La vista elevazione 2D

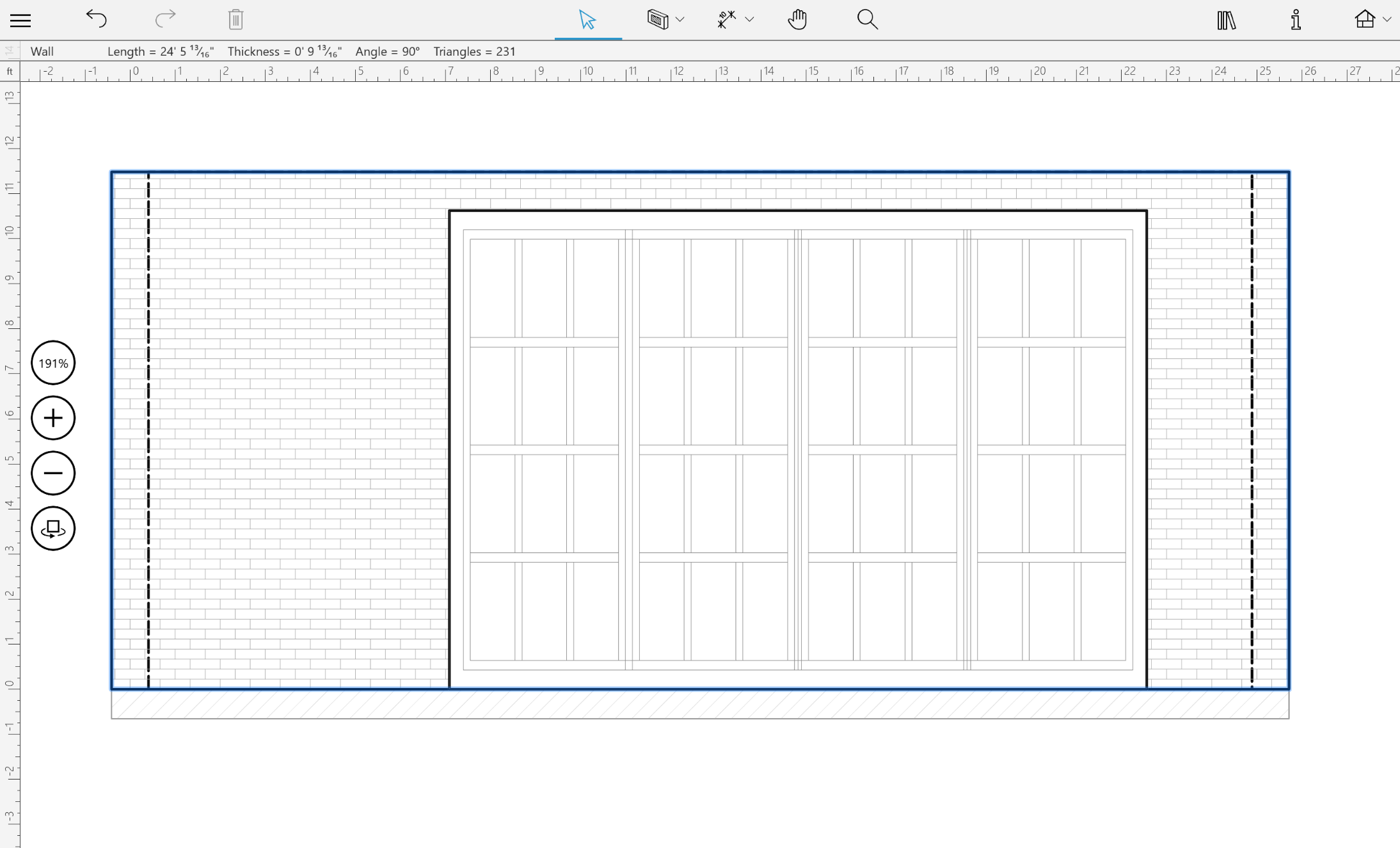

La vista elevazione 2D mostra la vista laterale di muri e tetti. Viene utilizzata per lavorare con aperture, nicchie e pannelli, oltre che per esportare e stampare le viste in elevazione.
Le funzioni descritte in questa sezione sono disponibili solo nella versione Pro.
Per aprire la vista elevazione 2D, seleziona un segmento di muro o di tetto e fai clic sul pulsante Vista elevazione 2D nella barra degli strumenti. Puoi ottenere lo stesso risultato selezionando una nicchia, un’apertura o un pannello, se questo oggetto è inserito in un muro o in un tetto.
La barra degli strumenti
1 – Aprire il menu.
2 e 3 – I pulsanti Annulla e Ripristina.
4 – Eliminare uno o più oggetti selezionati.
5 – Lo strumento Selezione per selezionare e spostare oggetti.

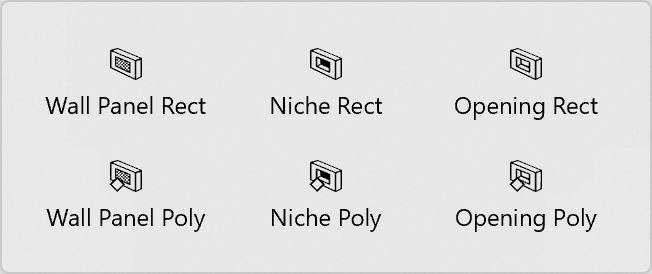

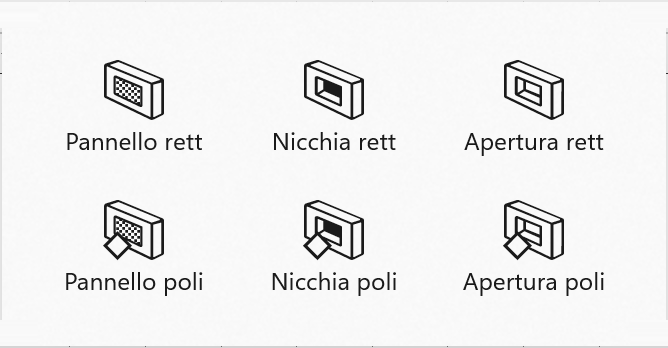

6 – Strumenti per disegnare nicchie, aperture e pannelli.
Lo strumento Pannello rett crea un pannello rettangolare.
Lo strumento Pannello poli consente di creare un pannello con forma personalizzata.
Lo strumento Nicchia rett crea una nicchia rettangolare.
Lo strumento Nicchia poli consente di creare una nicchia con forma personalizzata.
Lo strumento Apertura rett crea un’apertura rettangolare.
Lo strumento Apertura poli consente di creare un’apertura con forma personalizzata.

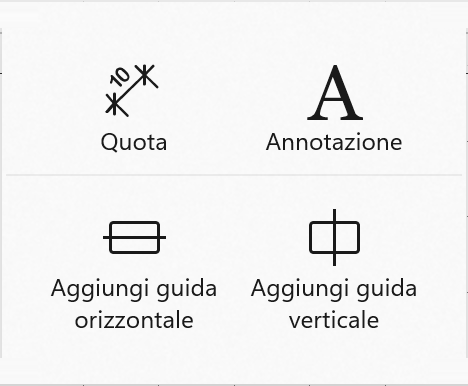

7 – Strumenti ausiliari
Lo strumento Quota consente di misurare la distanza tra punti specificati.
Lo strumento Annotazione aggiunge caselle di testo per digitare o incollare testo.
8 – Lo strumento Panoramica consente di trascinare e scorrere la vista elevazione 2D con il mouse.
9 – Il pulsante Zoom consente di scegliere lo strumento Zoom avanti o Zoom indietro.
10 – Aprire o chiudere la Libreria, che consente di accedere alla libreria dei materiali, alla libreria degli oggetti e alla struttura del progetto.
11 – Aprire o chiudere la finestra impostazioni.
12 – Visualizzare un menu a comparsa che ti permette di scegliere tra la vista piano 2D, la vista elevazione 2D (solo versione Pro) o la vista 3D.
Una volta selezionato un muro, puoi mostrarne il lato opposto facendo clic sul pulsante Capovolgi lati. Funziona anche con i tetti. Il pulsante si trova sul lato sinistro dell'area di lavoro, sotto i pulsanti di zoom.
Aggiungere oggetti dalla Libreria
La vista elevazione 2D consente di aggiungere oggetti al disegno che possono essere inseriti in muri e tetti. Questi includono nicchie, aperture, porte, finestre e pannelli. Per aggiungere un oggetto, trascinalo semplicemente dalla libreria e rilascialo nel progetto.
Creare oggetti
Puoi disegnare nicchie, aperture e pannelli direttamente nella vista elevazione 2D utilizzando gli strumenti di disegno menzionati in precedenza. Per ciascun tipo di oggetto sono disponibili due strumenti. Uno consente di disegnare forme rettangolari, mentre l’altro permette di creare poligoni.
Per aggiungere un oggetto rettangolare, attiva uno degli strumenti Rett. Fai clic e tieni premuto il tasto del mouse per iniziare a disegnare un rettangolo. Poi sposta il cursore in una nuova posizione e rilascia il tasto.
Per aggiungere un oggetto poligonale, attiva uno degli strumenti Poli. Fai clic più volte nella vista elevazione 2D per aggiungere i vertici. Fai doppio clic per specificare la posizione dell'ultimo angolo del poligono e disattivare lo strumento.
Modificare la forma di un oggetto
Per modificare la forma di nicchie, aperture e pannelli direttamente nella vista elevazione 2D, fai clic con il tasto destro sul perimetro dell’oggetto e scegli Modifica perimetro dal menu contestuale. Le maniglie di ridimensionamento scompariranno indicando la modalità di modifica del perimetro. Il programma mostrerà il contorno dell’oggetto con maniglie a forma di rombo agli angoli, chiamate “punti”. Per modificare la forma del contorno, è possibile spostare i punti.
Per aggiungere un nuovo punto, fai clic con il tasto destro del mouse sul perimetro e seleziona Aggiungi punto. Per rimuovere un punto, fai clic con il tasto destro del mouse e seleziona Rimuovi punto.
In modalità di modifica del perimetro, il programma visualizza anche delle maniglie rotonde al centro di ciascun lato del contorno. Se sposti una maniglia rotonda in una direzione o nell'altra, il lato corrispondente si piegherà all'interno o all'esterno della forma creando un arco. Mentre cambi la curvatura di un lato, un numero vicino al cursore cambia da 0 (linea retta) a 180 (semicerchio). Uno dei modi per creare un cerchio è disegnare un quadrato e piegare ogni lato fino a 90 gradi. Tieni premuto il tasto Maiusc per attivare l'allineamento a intervalli di 15 gradi.
Quando l'opzione Modifica geometria nella finestra impostazioni è sbloccata, puoi attivare la modalità di modifica facendo doppio clic sull'oggetto.
Mobili nella vista elevazione
Per mostrare oppure nascondere mobili e blocchi da costruzione nella vista elevazione, utilizza il pulsante Mostra mobili adiacenti in vista elevazione 2D nella sezione 2D delle Impostazioni.
Un oggetto di tipo mobile o un blocco di costruzione verrà visualizzato solo se la distanza tra esso e il muro selezionato è inferiore a 1 metro o 39,4 pollici.
La vista elevazione 2D consente di spostare i mobili e aggiungere nuovi oggetti.
