Obszar roboczy Live Home 3D

Widok elewacji 2D

Widok elewacji 2D wyświetla boczny widok ścian i dachów. Służy do pracy z otworami, niszami i panelami ściennymi, a także do eksportowania i drukowania elewacji.

Funkcjonalność opisana w tej sekcji jest dostępna wyłącznie w edycji Pro.

Aby otworzyć widok elewacji 2D, zaznacz ścianę lub segment dachu i kliknij przycisk Widok elewacji 2D na pasku narzędzi. To samo możesz zrobić, zaznaczając niszę, otwór lub panel ścienny, jeśli ten obiekt jest zainstalowany w ścianie lub dachu.

W widoku elewacji mogą być wyświetlane linijki. Aby pokazać lub ukryć linijki, użyj opcji Pokaż linijki w sekcji 2D w panelu Ustawienia.

Pasek narzędzi

– Otwórz menu.

i – Przyciski „Cofnij” i „Przywróć”.

– Usuń zaznaczone obiekty.

– Otwórz Sklep wewnątrzaplikacyjny, w którym możesz kupić dodatkową zawartość lub uaktualnić licencję.

– Narzędzie Zaznacz służy do zaznaczania i przesuwania obiektów.

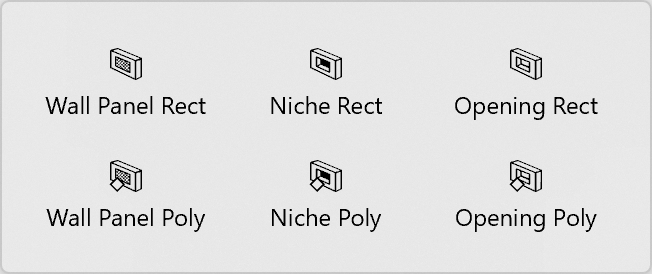

Zestaw narzędzi Budynek: nisze, otwory i panele ścienne.

– Narzędzie Panel ścienny prostokątny tworzy prostokątny panel ścienny.

– Narzędzie Panel ścienny wielokątny umożliwia tworzenie panelu ściennego o niestandardowym kształcie.

– Narzędzie Nisza prostokątna tworzy prostokątną niszę.

– Narzędzie Nisza wielokątna umożliwia tworzenie niszy o niestandardowym kształcie.

– Narzędzie Otwór prostokątny tworzy prostokątny otwór.

– Narzędzie Otwór wielokątny umożliwia tworzenie otworu o niestandardowym kształcie.

Zestaw narzędzi Pomocnicze: wymiary, adnotacje tekstowe i linie pomocnicze.

– Narzędzie Wymiar umożliwia mierzenie odległości między wskazanymi punktami.

– Narzędzie Adnotacja dodaje pola tekstowe do wpisywania lub wklejania tekstu.

– Narzędzie Dodaj prowadnicę poziomą dodaje poziomą linię pomocniczą. Domyślnie przebiega ona przez środek widoku elewacji 2D.

– Narzędzie Dodaj prowadnicę pionową dodaje pionową linię pomocniczą. Domyślnie przebiega ona przez środek widoku elewacji 2D.

– Narzędzie Przesuń umożliwia chwytanie i przewijanie widoku elewacji 2D za pomocą myszy.

– Przycisk Powiększenie umożliwia wybór narzędzia Powiększ lub Pomniejsz.

– Otwórz lub zamknij panel Biblioteka, który daje dostęp do biblioteki materiałów, biblioteki obiektów i Drzewa projektu.

– Otwórz lub zamknij Inspektora.

– Wyświetl widok planu 2D.

– Wyświetl widok elewacji 2D. (Tylko edycja Pro)

– Wyświetl widoki 2D i 3D jednocześnie w trybie podzielonego ekranu.

– Wyświetl widok 3D.

Gdy ściana jest zaznaczona, jej przeciwną stronę możesz pokazać, klikając przycisk Odwróć strony. Działa to również z dachami. Przycisk znajduje się po lewej stronie obszaru roboczego, poniżej przycisków powiększenia.

Dodawanie obiektów z biblioteki

Widok elewacji 2D umożliwia dodawanie do rysunku obiektów, które można zainstalować w ścianach i dachach. Są to nisze, otwory, drzwi, okna i panele ścienne. Aby dodać obiekt, po prostu przeciągnij go z biblioteki do projektu.

Tworzenie obiektów

Możesz rysować nisze, otwory i panele ścienne bezpośrednio w widoku elewacji 2D, używając narzędzi rysowania opisanych powyżej. Każdy z obiektów ma dwa powiązane narzędzia. Jedno służy do rysowania kształtów prostokątnych, a drugie do tworzenia wielokątów.

Aby dodać prostokątny obiekt, aktywuj jedno z narzędzi Prostokąt. Kliknij i przytrzymaj przycisk myszy, aby rozpocząć rysowanie prostokąta. Następnie przesuń kursor w nowe miejsce i zwolnij przycisk.

Aby dodać obiekt wielokątny, aktywuj jedno z narzędzi Wielokąt. Kliknij kilkakrotnie w widoku elewacji 2D, aby dodać narożniki. Dwukrotnie kliknij, aby wskazać pozycję ostatniego narożnika wielokąta i dezaktywować narzędzie.

Zmiana kształtu obiektu

Aby zmodyfikować kształt nisz, otworów i paneli ściennych bezpośrednio w widoku elewacji 2D, kliknij prawym przyciskiem myszy na konturze obiektu i wybierz polecenie Edytuj kontur z menu kontekstowego. Uchwyty zmiany rozmiaru znikną, wskazując tryb edycji konturu. Aplikacja wyświetli obrys obiektu z romboidalnymi uchwytami w narożnikach, zwanymi „punktami”. Aby zmienić kształt obrysu, możesz przesuwać punkty.

Aby dodać nowy punkt, kliknij prawym przyciskiem myszy na konturze i wybierz polecenie Dodaj punkt. Aby usunąć punkt, kliknij go prawym przyciskiem myszy i wybierz polecenie Usuń punkt.

W trybie edycji konturu aplikacja wyświetla również okrągłe uchwyty na środku każdego boku obrysu. Przesunięcie okrągłego uchwytu w jednym lub drugim kierunku powoduje wygięcie odpowiedniego boku do wnętrza lub na zewnątrz kształtu, tworząc łuk. Podczas zmiany krzywizny boku liczba wyświetlana obok kursora zmienia się od 0 (linia prosta) do 180 (półokrąg). Jednym ze sposobów tworzenia okręgu jest narysowanie kwadratu i wygięcie każdego boku o 90 stopni. Przytrzymaj klawisz Shift, aby przyciągać do kroków co 15 stopni.

Zaokrąglone boki obiektu mogą być wyświetlane w widoku 3D jako wielościan lub gładka powierzchnia. Aby krzywizny były mniej lub bardziej gładkie, użyj suwaka Gładkość w Inspektorze. Wyższe wartości mogą wymagać wyższej wydajności komputera podczas renderowania modelu 3D. Na poniższym zdjęciu dwa identyczne obiekty mają minimalny (na dole) i maksymalny (na górze) poziom Gładkości.

Gdy opcja Edytuj geometrię w Inspektorze jest odblokowana, możesz aktywować tryb edycji przez dwukrotne kliknięcie obiektu.

Meble w widoku elewacji

Aby pokazać lub ukryć meble i bloki budowlane w widoku elewacji, użyj opcji Pokaż sąsiadujące meble w widoku elewacji 2D w sekcji 2D Ustawień.

Mebel lub blok budowlany będzie wyświetlany tylko wtedy, gdy odstęp między nim a zaznaczoną ścianą wynosi mniej niż 1 metr lub 39,4 cala.

Widok elewacji 2D umożliwia przesuwanie mebli i dodawanie nowych obiektów.
