Espacio de trabajo de Live Home 3D

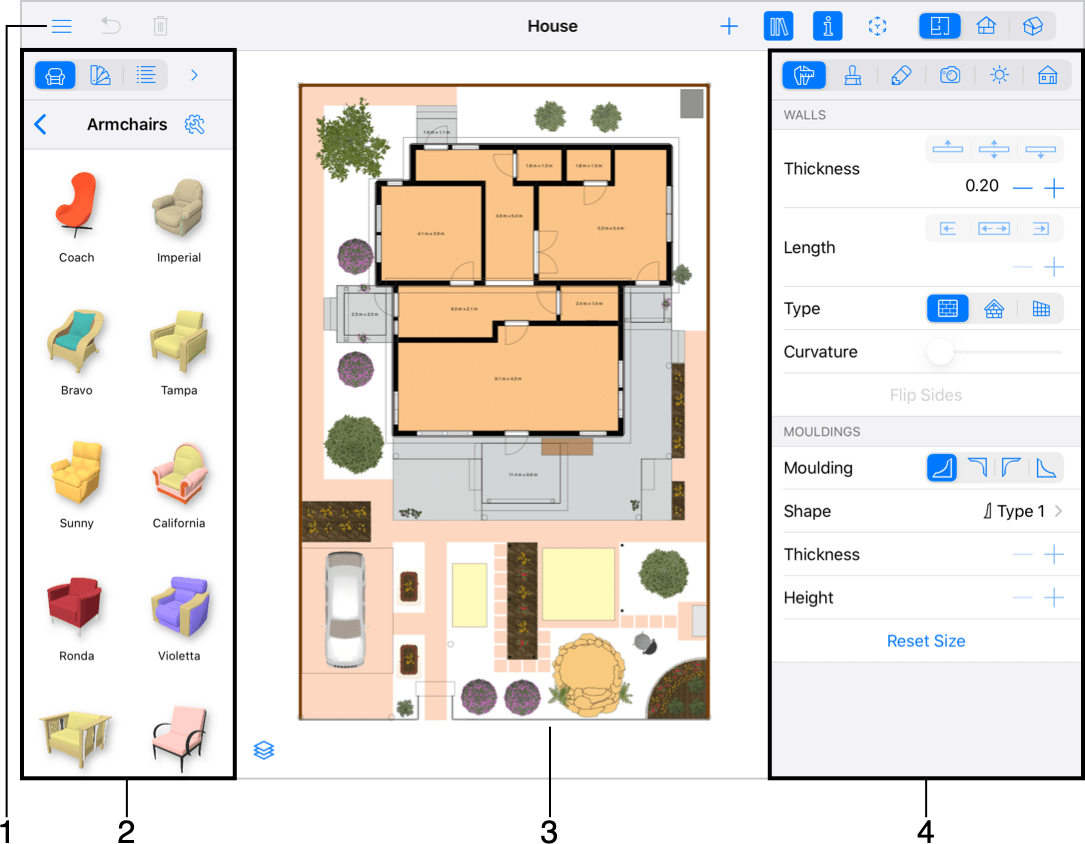

La ventana principal

1 – La barra de herramientas con las herramientas de Plano 2D, Vista 3D o Vista de elevación 2D. El conjunto de herramientas disponibles depende de la vista que esté activada.

2 – El panel Biblioteca puede mostrar las bibliotecas de objetos 3D y materiales, así como el Árbol de proyectos.

3 – La zona de edición puede mostrar un plano de planta, la vista de elevación o la vista 3D.

4 – El Inspector.

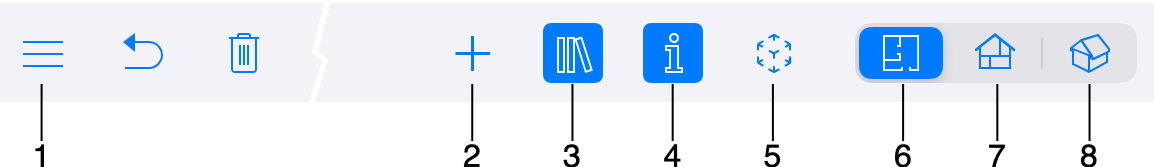

Controlar vistas y paneles

Hay botones en la barra de herramientas que le permiten activar las vistas 2D o 3D, o abrir el menú o los paneles.

1 – Abrir el menú. Contiene comandos para abrir la Galería y los Ajustes. También le permite abrir o guardar proyectos y acceder a la documentación y los tutoriales.

2 – Hacer aparecer el panel con herramientas para agregar partes del edificio (por ejemplo, las paredes), o herramientas que agregan objetos accesorios como líneas guía o acotaciones. El conjunto de herramientas depende de la vista activa en ese momento y de la edición del software. La edición Pro dispone de más herramientas. Para más detalles, lea la sección La vista de plano 2D o Vista de elevación 2D.

3 – Abrir o cerrar el panel Biblioteca que incluye las bibliotecas de objetos y de materiales y el Árbol de proyectos.

4 – Abrir o cerrar el Inspector.

5 – Abrir el panel Configuración del modelo para ver su modelo en RA.

6 – Abrir la vista de plano de planta 2D.

7 – Abrir la vista de elevación 2D. (Sólo edición Pro)

8 – Abrir la vista 3D.

Tenga en cuenta que en una pantalla estrecha, el cambio entre las vistas 2D y 3D puede aparecer como un solo botón. Al tocar este botón se abre otra vista. En la edición Pro, la vista 2D abrirá el plano de planta o la vista de elevación 2D, dependiendo de cuál de ellas se haya abierto más recientemente. Mantenga presionado el botón para que estén disponibles las tres opciones.
