Lavorare con gli oggetti
Nicchie e pannelli
Le nicchie e i pannelli sono tipi di oggetti presenti nella libreria standard ma che non possono essere importati nell’app.
Puoi personalizzare le nicchie e i pannelli nella vista elevazione. Questo è descritto alla fine di questa sezione. (Solo versione Pro)
Le nicchie e i pannelli hanno proprietà simili nell’app, quindi in questa sezione verranno chiamati entrambi "oggetti", a meno che non sia necessario descrivere la differenza tra loro.
Le nicchie e i pannelli possono essere fissati ai muri con un solo lato. Puoi anche collegare questi oggetti ai segmenti del tetto.
Le operazioni comuni a tutti i tipi di oggetti sono descritte nella sezione Nozioni di base. Questo include:
La sezione Proprietà degli oggetti in 2D spiega come applicare un tratto, un riempimento o un motivo a un oggetto usando la scheda Proprietà 2D della finestra impostazioni.
La sezione Applicare materiali spiega come applicare i materiali agli oggetti.
Proprietà oggetto nella finestra impostazioni
La maggior parte dei parametri degli oggetti si trova nella finestra impostazioni, dove puoi cambiare le proprietà geometriche o impostare l'aspetto dell'oggetto sulla planimetria o nella vista 3D.
Proprietà geometriche

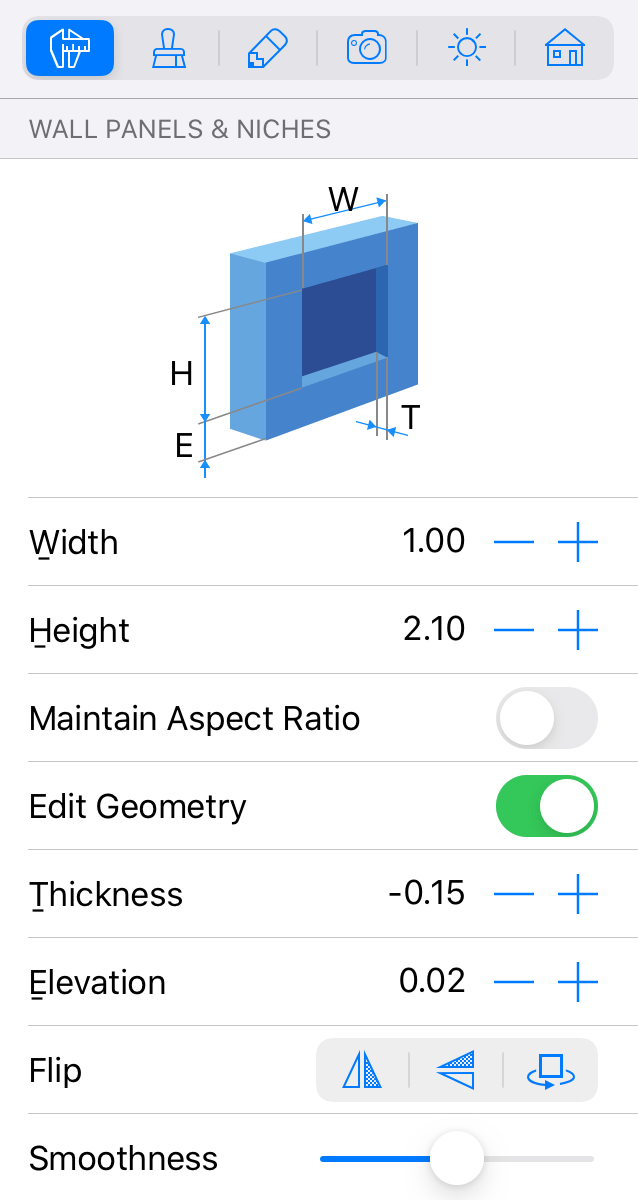

Le proprietà geometriche di un oggetto si trovano nella scheda Proprietà oggetto della finestra impostazioni.
Per ridimensionare un oggetto, inserisci nuovi valori nei campi Larghezza e Altezza. Per ridimensionare l'oggetto in modo proporzionale, seleziona l'opzione Mantieni proporzioni.
Per ridimensionare un oggetto sulla planimetria direttamente, trascina una delle sue maniglie.
Il parametro Spessore definisce quanto un panello si stacca dalla superficie del muro (con valori positivi) o quanto è profonda una nicchia (con valori negativi).
Il parametro Elevazione definisce l'altezza di un oggetto rispetto al livello del pavimento predefinito. Dato che il pavimento può anche essere rialzato, l'elevazione dell'oggetto viene calcolata dal pavimento con elevazione zero. In un edificio a più piani, l'elevazione degli oggetti su ciascun piano viene calcolata dal livello del pavimento corrispondente.
Per ruotare una nicchia o un panello, trascina una delle sue maniglie intorno a un'altra sulla planimetria. Infatti, non è necessario ruotare le nicchie o i pannelli perché l’app li ruota automaticamente quando ne sposti uno verso un muro.
I pulsanti Capovolgi nella finestra impostazioni ti permettono di capovolgere un oggetto (scambiando i lati destro e sinistro) o di spostarlo sul lato opposto del muro.
Personalizzare nicchie e pannelli
Nella vista elevazione, puoi riposizionare nicchie e panelli. Ma soprattutto, puoi personalizzare la forma di questi oggetti.
Le funzioni descritte in questa sottosezione sono disponibili solo nella versione Pro.
Per aggiungere un nuovo oggetto, puoi disegnarlo direttamente su un muro utilizzando uno degli strumenti di disegno. L'aggiunta di nicchie e panelli dalla libreria funziona anche nella vista elevazione 2D.
Per aggiungere un oggetto rettangolare, disegnalo sulla superficie del muro utilizzando lo strumento Nicchia rett o Pannello rett. Tocca e trascina per iniziare a disegnare un rettangolo. Sposta il dito in una nuova posizione, quindi sollevalo dallo schermo.
Per aggiungere un oggetto poligonale, attiva lo strumento Nicchia poli o Pannello poli. Tocca la superficie del muro e trascina per aggiungere il primo angolo e il primo lato. Tocca più volte per aggiungere altri angoli. Tocca il pulsante Completa nella barra degli strumenti per disattivare lo strumento.
Per modificare la forma di un oggetto, tieni premuto su di esso e scegli Modifica perimetro dal menu contestuale. Le maniglie di ridimensionamento scompariranno indicando la modalità di modifica del perimetro. L’app visualizzerà il contorno dell'oggetto con delle maniglie a forma di rombo agli angoli chiamate “punti”. Per modificare la forma del contorno, è possibile spostare i punti.
Per aggiungere un nuovo punto, tieni premuto sul perimetro e seleziona Aggiungi punto. Per rimuovere un punto, premilo a lungo e seleziona Rimuovi punto.
La forma dell'oggetto può essere modificata anche con l'aiuto delle operazioni Combina. Il contorno del risultato dipenderà dalla posizione e dalla forma degli oggetti originali. Per combinare gli oggetti, seleziona almeno due di essi nella vista piano 2D, richiama il menu contestuale e scegli una delle operazioni.
In modalità di modifica del perimetro, l’app visualizza anche delle maniglie rotonde al centro di ciascun lato della forma. Se sposti una maniglia rotonda in una direzione o nell'altra, il lato corrispondente si piegherà all'interno o all'esterno della forma creando un arco. Mentre modifichi la curvatura di un lato, il numero vicino al lato cambia da 0 (linea retta) a 180 (semicerchio). Uno dei modi per creare un cerchio è disegnare un quadrato e piegare ogni lato fino a 90 gradi.
I lati arrotondati dell'oggetto possono essere visualizzati nella vista 3D come una serie di sfaccettature o come una superficie liscia. Per rendere la curvatura più o meno meno liscia, usa il cursore Uniformità nella finestra impostazioni. Valori più alti potrebbero richiedere prestazioni più elevate del computer durante la renderizzazione del modello 3D. Nell'immagine qui sotto, i due oggetti identici hanno un livello minimo (a sinistra) e massimo (a destra) di Uniformità.
Quando l'opzione Modifica geometria nella finestra impostazioni è sbloccata, puoi attivare la modalità di modifica toccando due volte l'oggetto.
