Guias e grade de layout

Guias

Os guias são usados para alinhar objetos na planta baixa ou na exibição de elevação e também para marcar o layout antes de desenhar ou colocar objetos.

Para adicionar um guia, toque no botão de mais na barra de ferramentas e abra o conjunto de ferramentas Auxiliares no painel de ferramentas. Em seguida, toque no botão Adicionar guia horizontal ou Adicionar guia vertical.

Para selecionar um guia, toque nele. A Barra de Informações, acima da régua horizontal, exibe a coordenada do guia selecionado.

Para mover um guia, arraste-o.

Para remover um guia, toque nele, mantenha-o pressionado e escolha Excluir no menu pop-up.

Como outros objetos, os guias são listados na Árvore do projeto, onde podem ser bloqueados ou tornados invisíveis.

Gerenciando guias no Inspetor

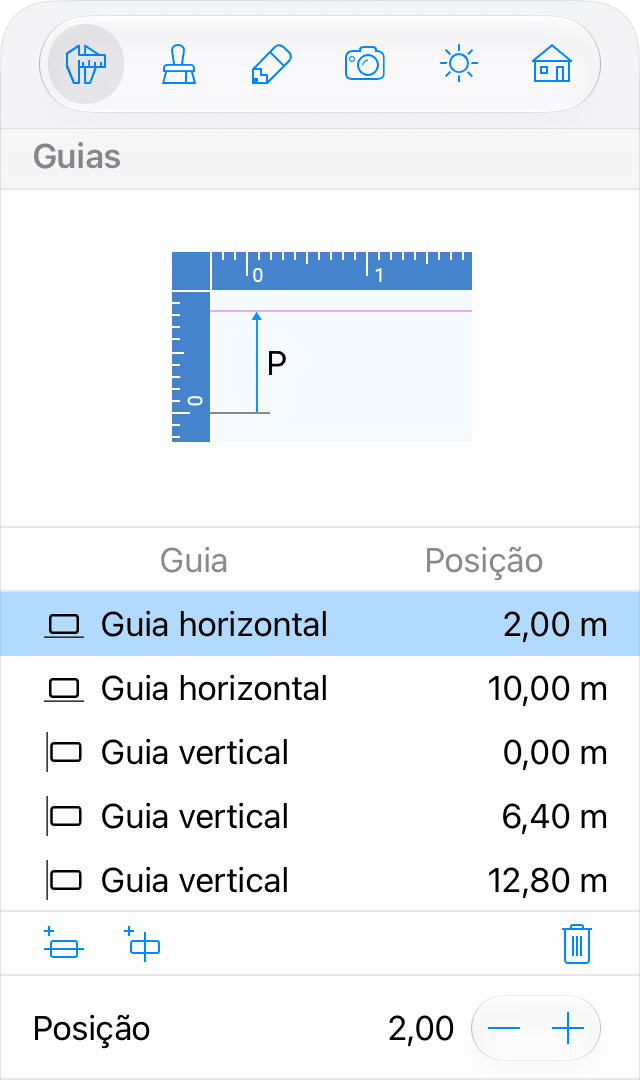

A aba Propriedades do Objeto do Inspetor lista os guias presentes no nível atual (andar ou Lote). O Inspetor permite adicionar e excluir guias usando os botões abaixo da lista.

Além de arrastar guias na planta baixa ou na exibição de Elevação, você pode alterar a localização de um guia usando o campo Posição.

Guias inteligentes

Há também guias inteligentes no aplicativo. Guias inteligentes são guias temporários que aparecem quando você desenha paredes, pisos ou tetos, e quando você move objetos.
