Linee guida e griglia di layout

Linee guida

Le linee guida servono per allineare gli oggetti sulla planimetria o sulla vista elevazione e anche per segnare il layout prima di disegnare o posizionare gli oggetti.

Per aggiungere una linea guida, tocca il pulsante con il segno più nella barra degli strumenti e scegli il set di strumenti Ausiliari. Quindi tocca il pulsante Aggiungi guida orizzontale oppure Aggiungi guida verticale.

Per selezionare una linea guida, toccala. La barra Informazioni, che si trova sopra il righello orizzontale, mostra le coordinate della linea guida selezionata.

Per spostare una linea guida, trascinala.

Per rimuovere una linea guida, tienila premuta a lungo e seleziona Elimina dal menu a comparsa.

Come gli altri oggetti, le linee guida sono elencate nella struttura del progetto, dove possono essere bloccate o rese invisibili.

Gestire le guide nella finestra impostazioni

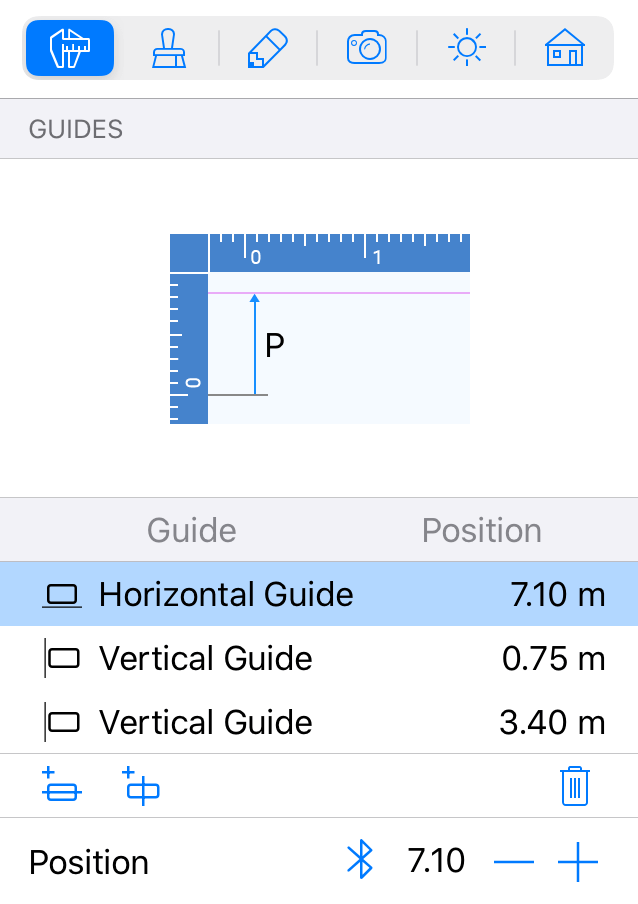

La scheda Proprietà oggetto della finestra impostazioni mostra le linee guida presenti nel livello attuale (piano o Sito). La finestra impostazioni ti permette di aggiungere ed eliminare guide utilizzando i pulsanti sotto l'elenco.

Oltre a trascinare le guide sulla pianta o sulla vista elevazione, puoi cambiare la posizione di una guida utilizzando il campo Posizione.

Guide intelligenti

Nel programma ci sono anche guide intelligenti. Le guide intelligenti sono linee guida temporanee che appaiono quando disegni muri, pavimenti e soffitti e quando sposti gli oggetti.
