Líneas de guía y cuadrícula de diseño

Lineas de guía

Las lineas de guía se utilizan para alinear objetos en el plano de planta o en la vista de elevación y también para marcar el diseño antes de dibujar o colocar objetos.

Para agregar una linea de guía, toque el botón «más» de la barra de herramientas y elija el conjunto de herramientas Accesorios. A continuación, toque el botón Agregar guía horizontal o Agregar guía vertical.

Para seleccionar una linea de guía, tócala. La barra de información, que está encima de la regla horizontal, muestra la coordenada de la linea de guía seleccionada.

Para mover una linea de guía, arrástrela.

Para eliminar una linea de guía, mantén manténgala presionada y elija Eliminar en el menú emergente.

Al igual que otros objetos, las lineas de guía se muestran en el Árbol del proyecto, donde las puede bloquear o hacer invisibles.

Gestión de guías en el Inspector

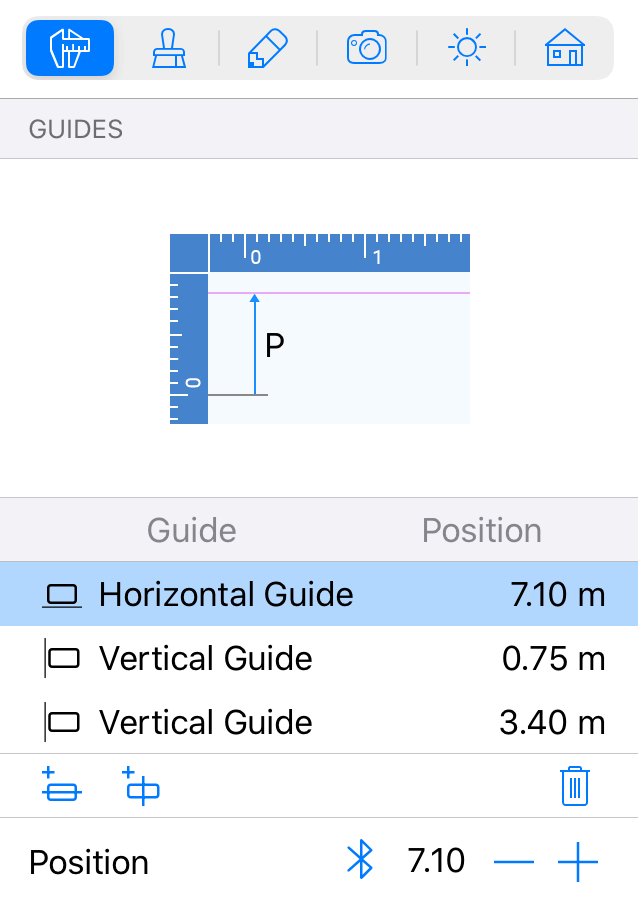

La pestaña Propiedades del objeto del Inspector muestra una lista de las lineas de guía que están presentes en el nivel actual (planta o Sitio). El Inspector le permite agregar y eliminar guías mediante los botones situados debajo de la lista.

Además de arrastrar las guías en el plano de planta o en la vista de elevación, puede cambiar la ubicación de una guía utilizando el campo Posición.

Lineas de guía inteligentes

También hay lineas de guía inteligentes en el programa. Lineas de guía inteligentes son guías temporales que aparecen cuando dibuja paredes, suelos o techos, y cuando mueve objetos.
