Напрямні та сітка

Напрямні

Напрямні використовуються для вирівнювання об’єктів на плані поверху або у вертикальному виді, а також для розмітки плану перед малюванням або розміщенням об’єктів.

Щоб додати напрямну, натисніть кнопку «плюс» на панелі інструментів і відкрийте набір інструментів Допоміжні у панелі інструментів. Потім натисніть кнопку Додати горизонтальну напрямну або Додати вертикальну напрямну.

Щоб вибрати напрямну, натисніть на неї. У рядку інформації над горизонтальною лінійкою відображається координата вибраної напрямної.

Щоб перемістити напрямну, перетягніть її.

Щоб видалити напрямну, натисніть на неї й утримуйте, потім виберіть Видалити у спливаючому меню.

Як і інші об’єкти, напрямні перелічені в Дереві проєкту, де їх можна заблокувати або сховати.

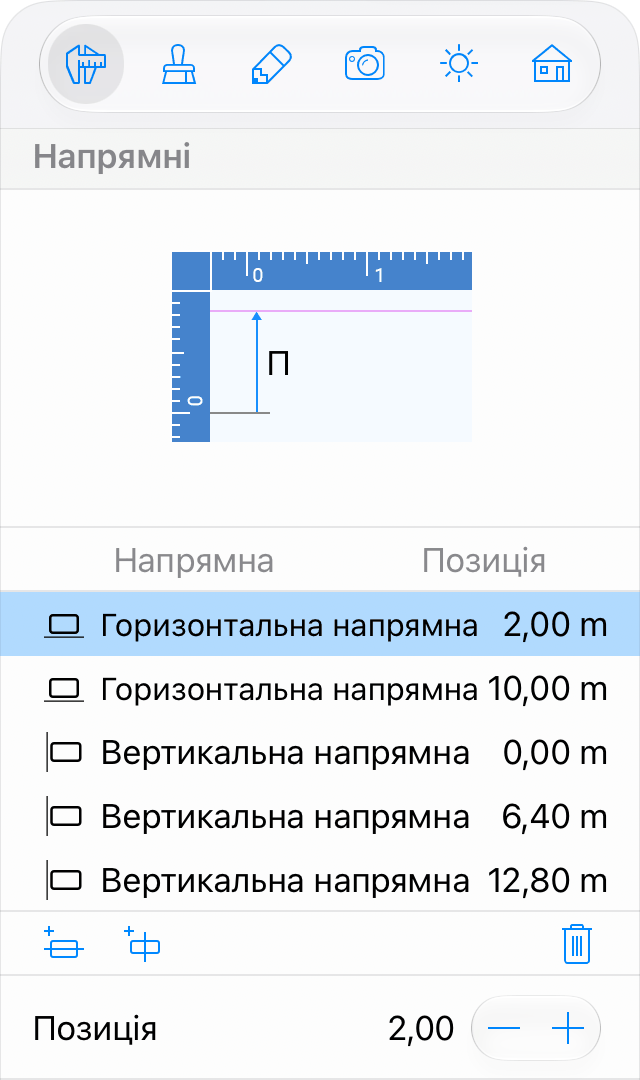

Керування напрямними в Інспекторі

На вкладці Параметри об’єктів в Інспекторі перелічені напрямні, присутні на поточному рівні (поверсі або ділянці). В Інспекторі можна додавати і видаляти напрямні за допомогою кнопок під списком.

Крім перетягування напрямних на плані поверху або у вертикальному виді, можна змінити положення напрямної за допомогою поля Позиція.

Смарт-напрямні

У застосунку також є смарт-напрямні. Це тимчасові напрямні, які з’являються під час малювання стін, підлог або стель, а також під час переміщення об’єктів.
