导向与布局网格

导向

导向用于在平面图或立视图中对齐对象，也用于在绘制或放置对象之前标记布局。

要添加导向，请敲击工具栏中的加号按钮，在工具面板中打开辅助工具工具集，然后敲击添加水平导向或添加垂直导向按钮。

要选择导向，请敲击它。水平标尺上方的信息栏会显示所选导向的坐标。

要移动导向，请拖动它。

要删除导向，请按住它并在弹出菜单中选择删除。

与其他对象一样，导向会列在项目树中，可在那里进行锁定或隐藏。

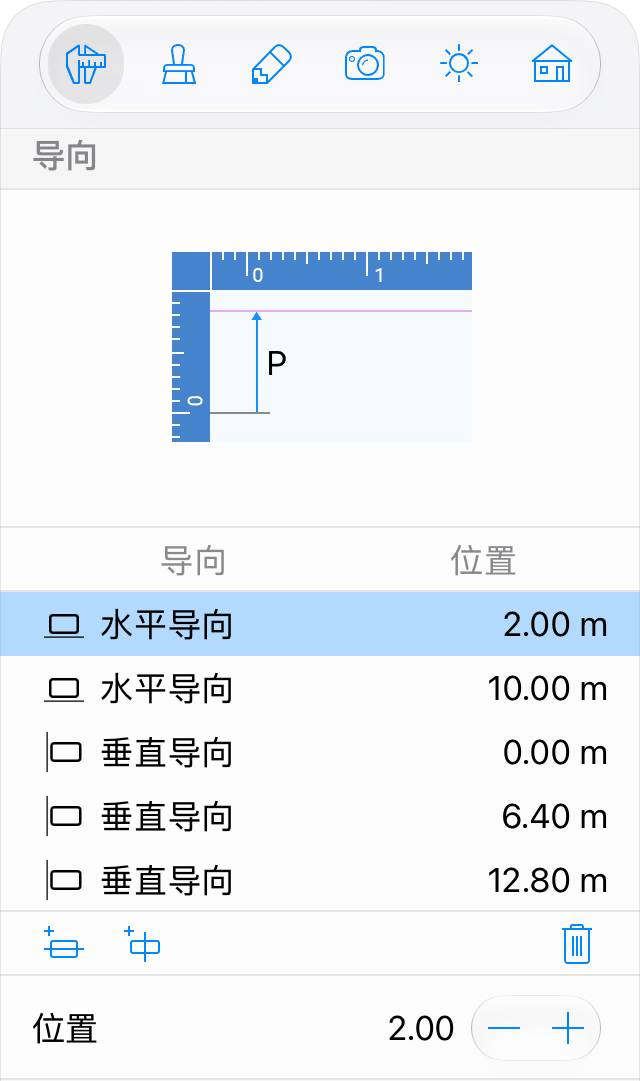

在检查器中管理导向

检查器的对象属性选项卡列出了当前层级（楼层或场地）上的导向。检查器允许您使用列表下方的按钮添加和删除导向。

除了在平面图或立视图中拖动导向外，您还可以使用位置字段来更改导向的位置。

智能参考线

应用中还有智能参考线。智能参考线是临时导向，在您绘制墙壁、地板或天花板以及移动对象时会自动出现。
