Objetos auxiliares
Imagens
Imagens na planta baixa e na exibição de elevação
Imagens podem ser adicionadas à sua planta baixa ou à exibição de Elevação para exibir um logotipo ou outras informações.
Para adicionar uma imagem, abra a exibição de Planta 2D ou de Elevação e abra o menu. Em seguida, escolha Importar > De arquivo ou Importar > De fotos. Toque na imagem que deseja importar. Por fim, escolha Imagem 2D e toque no botão Importar. Imagens adicionadas dessa forma não são visíveis na exibição 3D.
Se você tiver um desenho de planta baixa em um formato gráfico como PDF, TIFF ou JPEG, poderá colocá-lo na exibição de Planta 2D para ver onde desenhar paredes ou colocar objetos no seu projeto.

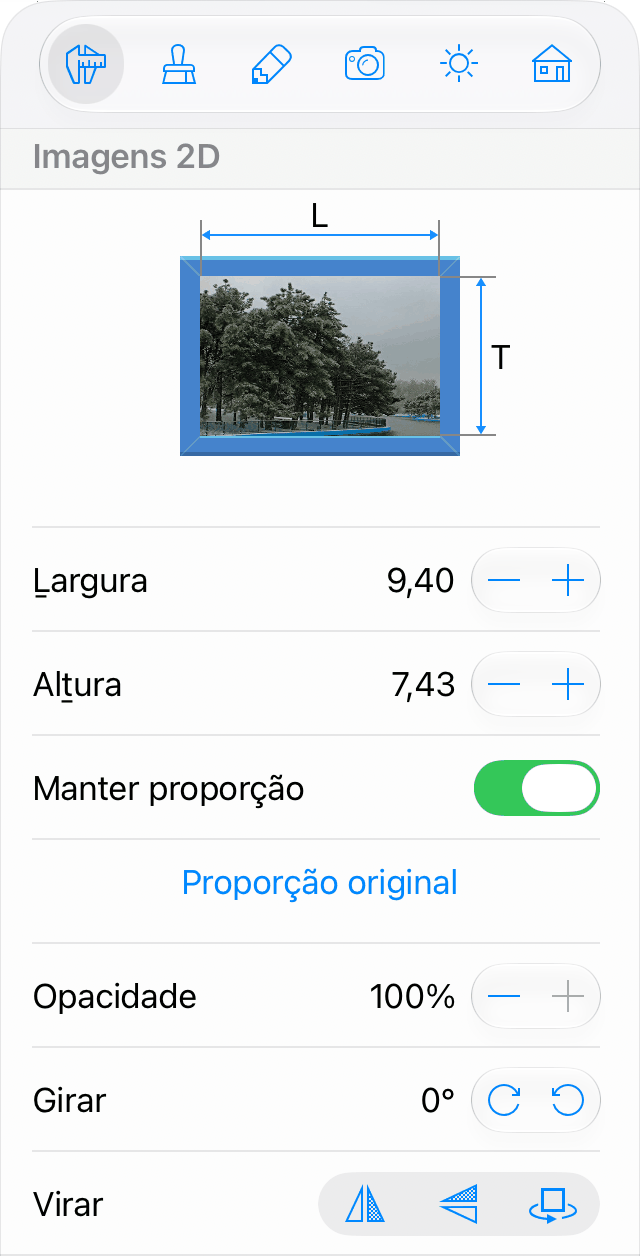

As propriedades da imagem estão localizadas na aba Propriedades do objeto do Inspetor. Você pode encontrar aqui ferramentas para ajustar o tamanho da imagem, girá-la ou invertê-la, e também alterar sua opacidade.
Para redimensionar uma imagem, use as alças na sua moldura ou insira um novo tamanho no Inspetor. Para mostrar a imagem com a escala correta, você pode usar a ferramenta Dimensão. O tamanho da imagem no Inspetor é exibido nas unidades de medida selecionadas para todo o projeto.
Para girar uma imagem, use sua alça de rotação.
A Árvore do projeto permite controlar as opções de Visibilidade e Bloqueio.
Imagens na exibição 3D
Há duas formas de exibir uma imagem na exibição 3D:
- Aplicar uma imagem a um objeto como textura, conforme descrito abaixo.
- Importar uma imagem como um objeto de Imagem 3D.
Para aplicar uma textura a um objeto, crie um material personalizado e, em seguida, aplique-o ao objeto.
Criação de uma imagem de parede
Para criar uma imagem de parede, crie um material baseado na sua imagem conforme descrito em Criando novos materiais. Em seguida, aplique o material a um objeto. A textura provavelmente será colocada em mosaico na superfície do objeto, ou ficará grande demais. Os passos a seguir explicam como ajustar a textura ao objeto.
Tenha em mente que o tamanho da textura é limitado, portanto não é recomendável importar imagens com resolução muito alta, pois ela será reduzida automaticamente.
Depois de criar um novo material com a sua textura, adicione um painel de parede ao seu projeto e aplique o material a ele.

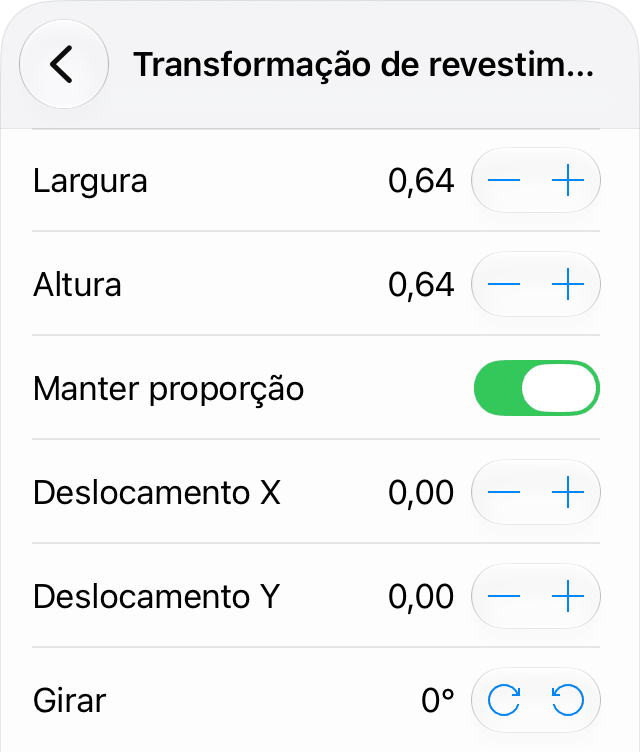

A textura no painel de parede pode ficar em mosaico. Corrija isso usando a ferramenta Transformação de revestimento no Inspetor. Certifique-se de que Manter proporção está ativado.
Talvez você também precise ajustar a proporção do painel de parede para que corresponda à proporção da textura. Isso pode ser feito alterando a largura ou a altura do painel de parede na aba Propriedades do objeto do Inspetor.
Você pode aplicar uma textura a outros objetos da mesma forma. No entanto, é importante lembrar que a ferramenta Transformação de revestimento funciona apenas com paredes, painéis de parede, tetos, pisos e blocos de construção.
