Linie pomocnicze i siatka

Linie pomocnicze

Linie pomocnicze służą do wyrównywania obiektów na rzucie kondygnacji lub w widoku elewacji, a także do znacznikowania układu przed rysowaniem lub umieszczaniem obiektów.

Aby dodać linię pomocniczą, stuknij przycisk plus na pasku narzędzi i otwórz zestaw narzędzi Pomocnicze w panelu narzędzi. Następnie stuknij przycisk Dodaj prowadnicę poziomą lub Dodaj prowadnicę pionową.

Aby zaznaczyć linię pomocniczą, stuknij ją. Pasek informacyjny nad poziomą linijką wyświetla współrzędną zaznaczonej linii pomocniczej.

Aby przesunąć linię pomocniczą, przeciągnij ją.

Aby usunąć linię pomocniczą, stuknij ją i przytrzymaj, a następnie wybierz Usuń w menu podręcznym.

Podobnie jak inne obiekty, linie pomocnicze są wymienione w Drzewie projektu, gdzie można je zablokować lub uczynić niewidocznymi.

Zarządzanie liniami pomocniczymi w Inspektorze

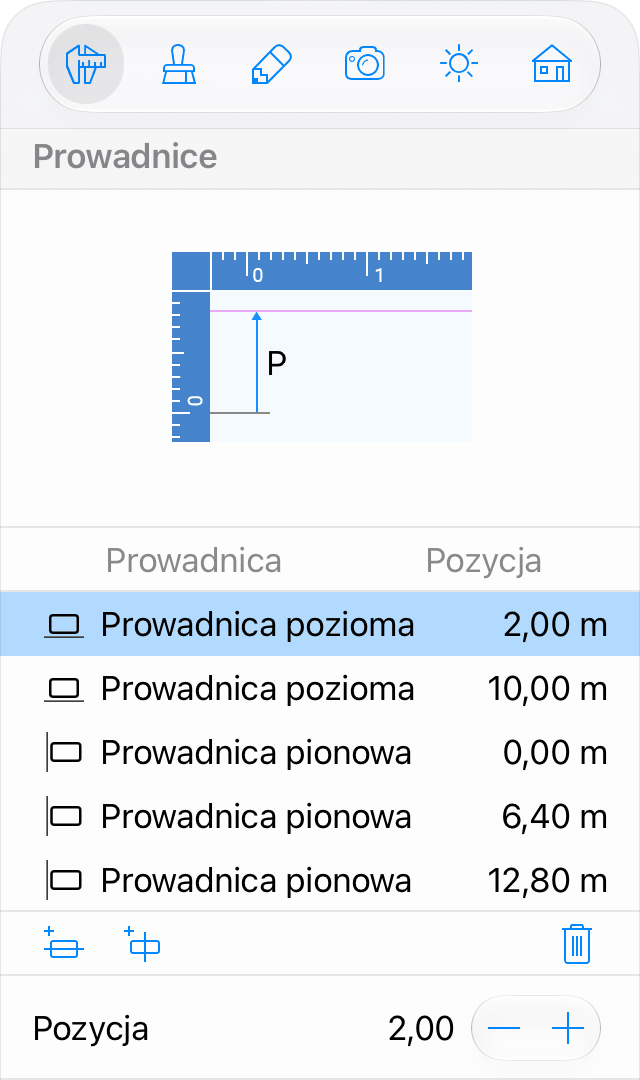

Karta Właściwości obiektu Inspektora zawiera listę linii pomocniczych obecnych na bieżącym poziomie (kondygnacja lub Teren). Inspektor umożliwia dodawanie i usuwanie linii pomocniczych za pomocą przycisków poniżej listy.

Oprócz przeciągania linii pomocniczych na rzucie kondygnacji lub w widoku elewacji można zmienić położenie linii pomocniczej za pomocą pola Pozycja.

Inteligentne linie pomocnicze

W aplikacji dostępne są również inteligentne linie pomocnicze. Inteligentne linie pomocnicze to tymczasowe linie pomocnicze pojawiające się podczas rysowania ścian, podłóg lub sufitów oraz podczas przesuwania obiektów.
