Направляющие и сетка

Направляющие

Направляющие используются для выравнивания объектов на плане этажа или в вертикальном виде, а также для разметки плана перед рисованием или размещением объектов.

Чтобы добавить направляющую, нажмите кнопку «плюс» на панели инструментов и откройте набор инструментов Вспомогательные в панели инструментов. Затем нажмите кнопку Добавить горизонтальную направляющую или Добавить вертикальную направляющую.

Чтобы выбрать направляющую, нажмите на нее. В строке информации над горизонтальной линейкой отображается координата выбранной направляющей.

Чтобы переместить направляющую, перетащите ее.

Чтобы удалить направляющую, нажмите на нее и удерживайте, затем выберите Удалить во всплывающем меню.

Как и другие объекты, направляющие перечислены в Дереве проекта, где их можно блокировать или скрывать.

Управление направляющими в Инспекторе

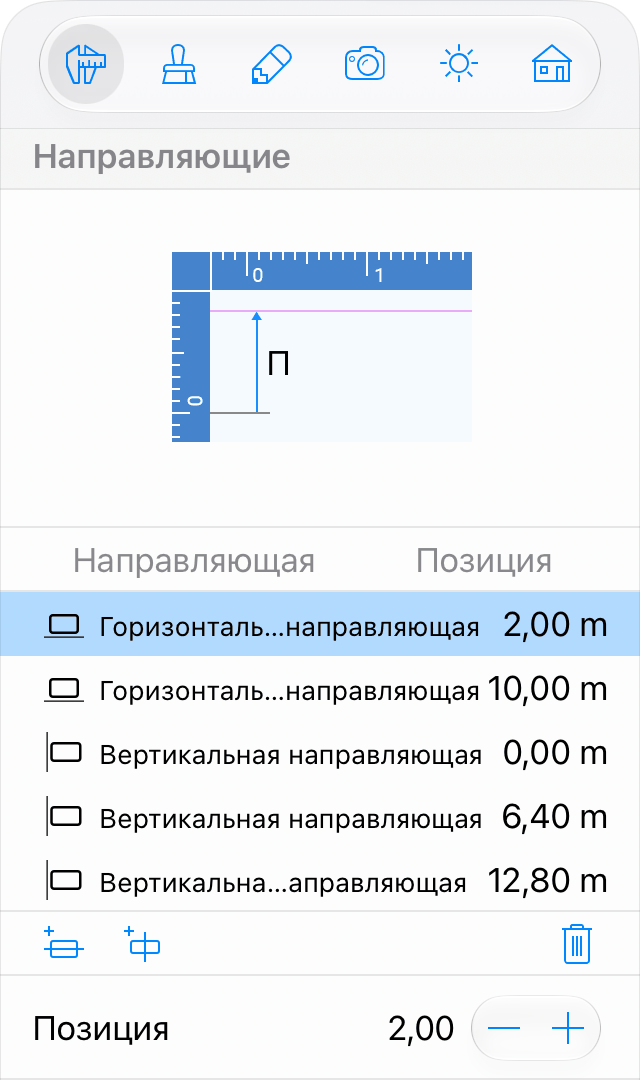

На вкладке Параметры объектов в Инспекторе перечислены направляющие, присутствующие на текущем уровне (этаже или участке). В Инспекторе можно добавлять и удалять направляющие с помощью кнопок под списком.

Помимо перетаскивания направляющих на плане этажа или в вертикальном виде, можно изменить положение направляющей с помощью поля Позиция.

Смарт-направляющие

В приложении также есть смарт-направляющие. Это временные направляющие, которые появляются при рисовании стен, полов или потолков, а также при перемещении объектов.
