Obszar roboczy Live Home 3D
Widok planu 2D

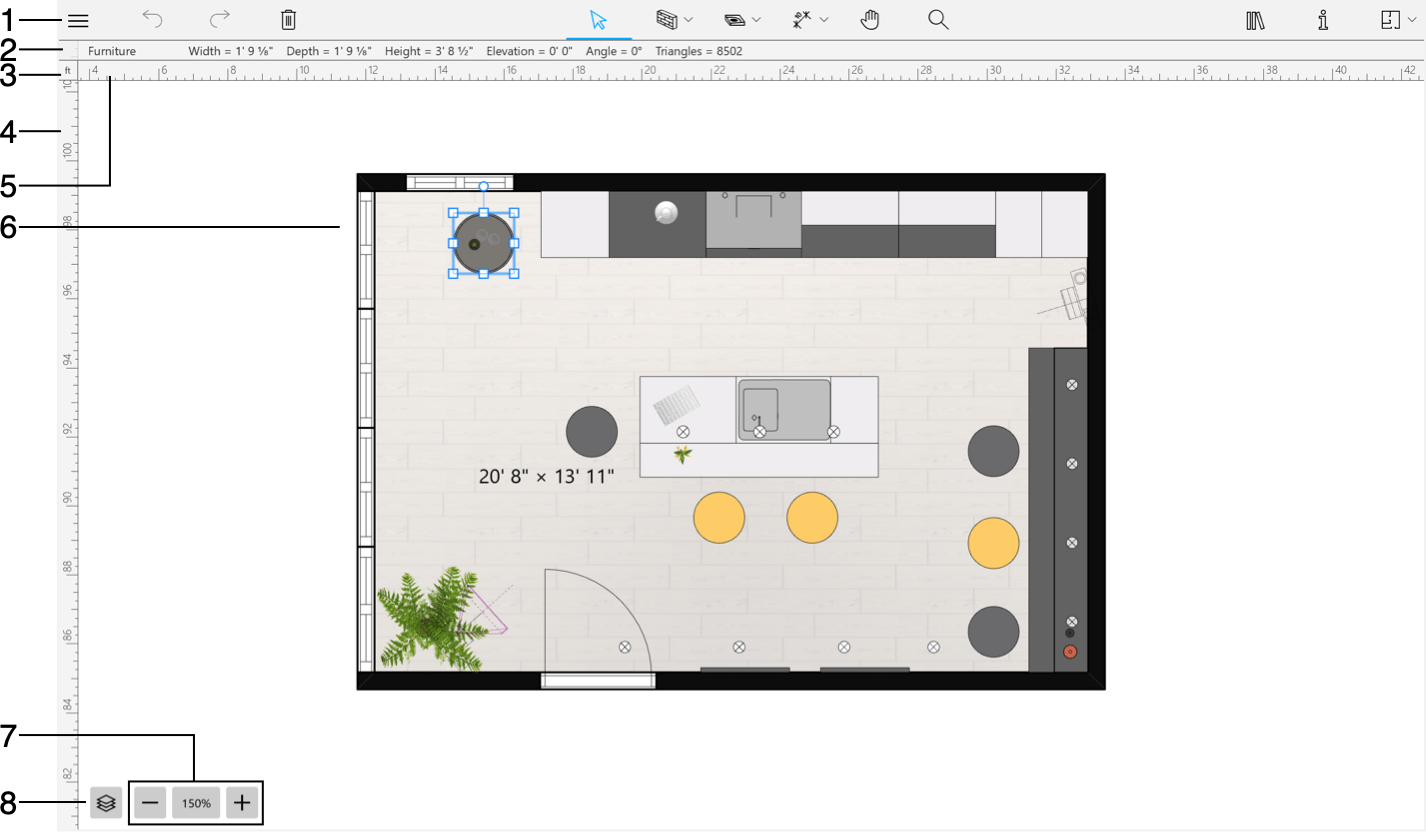

Widok planu 2D służy do tworzenia rzutu kondygnacji. Możesz rysować ściany, podłogi i sufity, a także dodawać obiekty, takie jak okna czy meble. Widok planu 2D umożliwia również dodawanie tekstu i wyświetlanie wymiarów.
Aby otworzyć widok planu 2D, kliknij przycisk Widok planu 2D na pasku narzędzi.
1 – Pasek narzędzi. Szczegółowy opis zawiera sekcja Pasek narzędzi poniżej.
2 – Pasek informacji wyświetla szczegóły wybranego obiektu, takie jak typ, rozmiar, poziom i orientacja.
3 – Bieżąca jednostka miary.
4 i 5 – Linijki. Szczegółowy opis zawiera sekcja Linijki poniżej.
6 – Obszar edycji rzutu kondygnacji.
7 – Zmiana powiększenia rzutu kondygnacji.
8 – Przycisk kondygnacji. Zobacz sekcję Zarządzanie kondygnacjami poniżej.
W Widoku planu 2D tylko jedna kondygnacja może być aktywna w danym momencie. Aby aktywować inną, wybierz ją na karcie Właściwości budynku w Inspektorze lub w menu kondygnacji.
Widok planu 2D umożliwia edycję aktywnej kondygnacji i jednoczesne wyświetlanie ścian zewnętrznych kondygnacji nad nią lub pod nią. Aby to zrobić, użyj opcji Pokaż kondygnację nad bieżącą i Pokaż kondygnację pod bieżącą w sekcji 2D Ustawień.
Możesz zmienić sposób prezentacji projektu na rzucie kondygnacji za pomocą karty Właściwości 2D w Inspektorze. Możesz zachować domyślny wygląd, zastosować wypełnienie wzorem lub kolorem do części budynku, a także użyć widoku z góry obiektu do wyświetlania go na rzucie kondygnacji. Aby przekonwertować wszystkie obiekty na widok z góry (z wyjątkiem elementów budynku), użyj opcji Styl reprezentacji 2D w Ustawieniach projektu.
Pasek narzędzi
– Otwórz menu.
i
– Przyciski „Cofnij” i „Przywróć”.
– Usuń zaznaczone obiekty.
– Otwórz Sklep wewnątrzaplikacyjny, w którym możesz kupić dodatkową zawartość lub uaktualnić licencję.
– Narzędzie Zaznacz służy do zaznaczania i przesuwania obiektów.

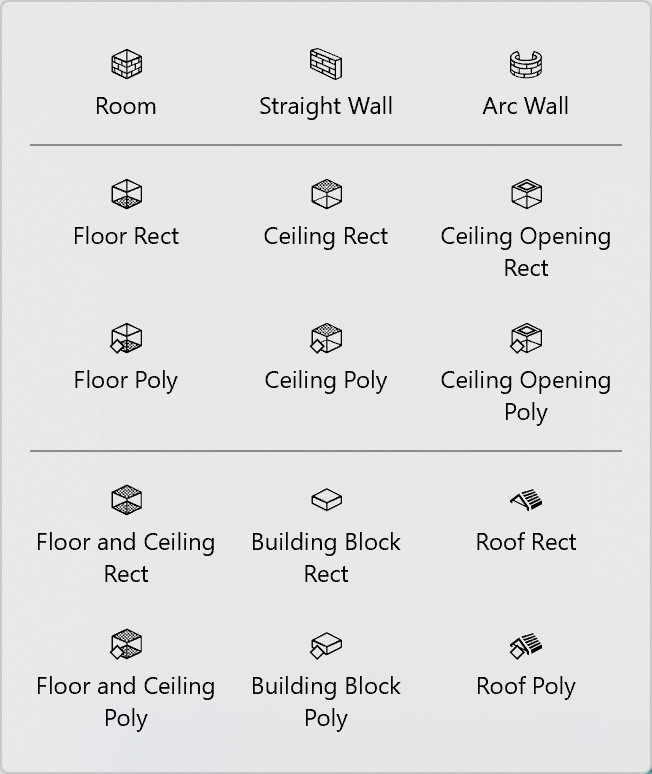

Zestaw narzędzi Budynek służy do rysowania elementów budynku, takich jak ściany, sufity czy podłogi.
– Narzędzie Pomieszczenie tworzy prostokątne pomieszczenie z sufitem i podłogą.
– Narzędzie Ściana prosta tworzy proste ściany.
– Narzędzie Ściana łukowa tworzy zaokrąglone ściany.
– Narzędzie Podłoga prostokątna dodaje prostokątną podłogę.
– Narzędzie Podłoga wielokątna umożliwia tworzenie podłogi o niestandardowym kształcie.
– Narzędzie Sufit prostokątny tworzy prostokątny sufit.
– Narzędzie Sufit wielokątny umożliwia tworzenie sufitu o niestandardowym kształcie.
– Narzędzie Otwór w suficie prostokątny tworzy prostokątny otwór w suficie bieżącej kondygnacji.
– Narzędzie Otwór w suficie wielokątny umożliwia tworzenie otworu o niestandardowym kształcie w suficie bieżącej kondygnacji. (Tylko edycja Pro)
– Narzędzie Podłoga i sufit prostokątne tworzy prostokątną podłogę i sufit o tym samym kształcie jeden pod drugim. (Tylko edycja Pro)
– Narzędzie Podłoga i sufit wielokątne umożliwia tworzenie podłogi i sufitu o niestandardowym kształcie jeden pod drugim. (Tylko edycja Pro)
– Narzędzie Blok budowlany prostokątny rysuje prostokątny blok budowlany. Może być używane do tworzenia np. progów lub podestów. (Tylko edycja Pro)
– Narzędzie Blok budowlany wielokątny umożliwia rysowanie bloku budowlanego o niestandardowym kształcie. Może być używane do tworzenia np. progów lub podestów. (Tylko edycja Pro)
– Narzędzie Dach prostokątny dodaje prostokątny dach. W przeciwieństwie do AutoDachu narzędzie to pozwala określić obszar, który ma zajmować dach. (Tylko edycja Pro)
– Narzędzie Dach wielokątny umożliwia dodanie dachu o kształcie innym niż prostokątny. W przeciwieństwie do AutoDachu narzędzie to pozwala określić obszar, który ma zajmować dach. (Tylko edycja Pro)
Pamiętaj, że program automatycznie tworzy podłogi i sufity, gdy tylko stworzysz pomieszczenie (zamknięty kształt zbudowany ze ścian). Dlatego w większości przypadków nie trzeba dodawać sufitów ani podłóg ręcznie.

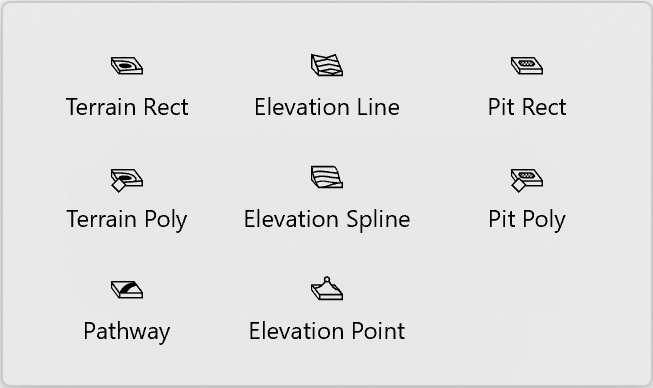

Zestaw narzędzi Działka umożliwia utworzenie terenu o różnych wysokościach i narysowanie ścieżki.
– Narzędzie Teren prostokątny dodaje prostokątny teren. (Tylko edycja Pro)
– Narzędzie Teren wielokątny umożliwia tworzenie terenu o niestandardowym kształcie. (Tylko edycja Pro)
– Narzędzie Ścieżka dodaje ścieżkę. (Tylko edycja Pro)
– Narzędzie Linia wysokościowa dodaje wielokątną linię wysokościową. (Tylko edycja Pro)
– Narzędzie Splajn wysokościowy to narzędzie do rysowania odręcznego, służące do dodawania linii wysokościowych. (Tylko edycja Pro)
– Narzędzie Punkt wysokościowy dodaje punkt, którego poziom można zmieniać. (Tylko edycja Pro)
– Narzędzie Wykop prostokątny dodaje prostokątny wykop. (Tylko edycja Pro)
– Narzędzie Wykop wielokątny umożliwia tworzenie wykopu o niestandardowym kształcie. (Tylko edycja Pro)
Zestaw narzędzi Pomocnicze zawiera narzędzia do dodawania wymiarów, adnotacji tekstowych, kamer, ścieżek filmowych i linii pomocniczych.
– Narzędzie Wymiar umożliwia mierzenie odległości między wskazanymi punktami.
– Narzędzie Adnotacja dodaje pola tekstowe do wpisywania lub wklejania tekstu.
– Narzędzie Kamera użytkownika dodaje kamery.
– Narzędzie Ścieżka filmowa dodaje kamery filmowe w celu tworzenia ścieżki filmowej.
– Narzędzie Wstaw automatyczne wymiary pokazuje wymiary segmentów ścian. Pokazuje również wymiary otworów oraz odległość od otworów do naroży.
– Narzędzie Usuń automatyczne wymiary usuwa wszystkie automatycznie dodane wymiary.
– Narzędzie Dodaj prowadnicę poziomą dodaje poziomą linię pomocniczą. Domyślnie przebiega ona przez środek widoku 2D.
– Narzędzie Dodaj prowadnicę pionową dodaje pionową linię pomocniczą. Domyślnie przebiega ona przez środek widoku 2D.
– Narzędzie Przesuń umożliwia chwytanie i przewijanie rzutu kondygnacji za pomocą myszy.
– Przycisk Powiększenie umożliwia wybór narzędzia Powiększ lub Pomniejsz.
– Otwórz lub zamknij panel Biblioteka, który daje dostęp do biblioteki materiałów, biblioteki obiektów i Drzewa projektu.
– Otwórz lub zamknij Inspektora.
– Otwórz menu podręczne umożliwiające wybór widoku planu 2D, widoku elewacji 2D (Tylko edycja Pro) lub widoku 3D.
Większość narzędzi pozostaje aktywna po wykonaniu przypisanej im czynności. Na przykład po narysowaniu podłogi możesz narysować kolejną bez ponownego aktywowania narzędzia. Aby dezaktywować narzędzie, kliknij narzędzie Zaznacz lub inne.
Linijki
W widoku planu 2D mogą być wyświetlane linijki, które pomagają oceniać odległości i rozmiary obiektów. Aby pokazać lub ukryć linijki, użyj opcji Pokaż linijki w sekcji 2D w panelu Ustawienia.
Bieżąca jednostka miary jest wskazana w rogu linijek. Aby wybrać inną jednostkę, kliknij ją i wybierz odpowiednią pozycję z menu, które się otworzy. To menu zawiera również polecenie otwierające okno Ustawienia projektu z dodatkowymi opcjami.
Zarządzanie kondygnacjami
Przycisk kondygnacji w lewym dolnym rogu Widoku planu 2D umożliwia pracę z kondygnacjami. Te same polecenia znajdują się w Inspektorze.
Górna sekcja menu zawiera listę kondygnacji w projekcie oraz Działkę. Aktywna kondygnacja jest oznaczona znacznikiem wyboru. Aby aktywować inną, kliknij ją na liście.
Polecenia Dodaj kondygnację nad bieżącą i Dodaj kondygnację pod bieżącą w dolnej sekcji umożliwiają dodanie nowej kondygnacji do projektu.
Polecenie Oznacz bieżącą kondygnację jako parter zmienia kondygnację oznaczoną znacznikiem wyboru na parter.
Polecenie Usuń bieżącą kondygnację usuwa aktywną kondygnację wraz ze znajdującymi się na niej obiektami.
