Робочий простір Live Home 3D

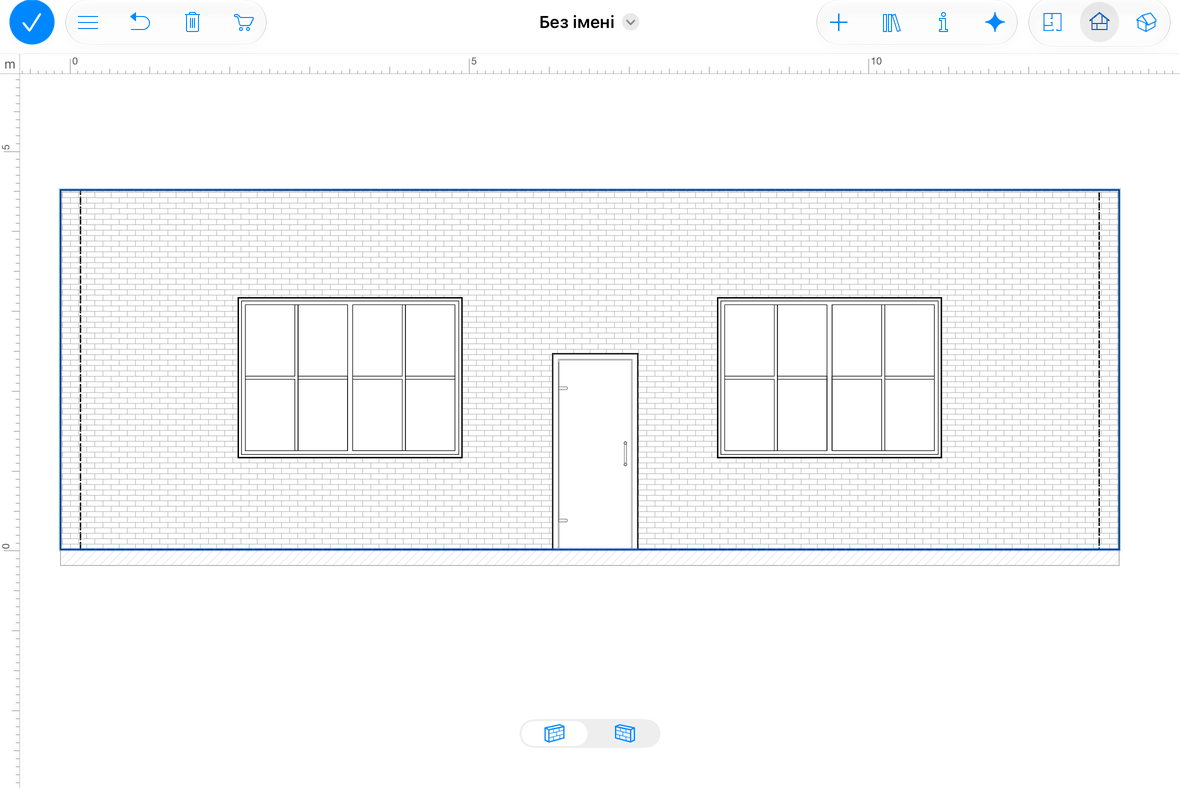

Вертикальний 2D вид

Вертикальний 2D вид відображає бокову проєкцію стін і дахів. Він використовується для роботи з прорізами, нішами і стінними панелями, а також для експорту та друку вертикальних видів.

Функціональність, описана в цьому розділі, доступна тільки в редакції Pro.

Щоб відкрити вертикальний 2D вид, виберіть стіну або секцію даху і натисніть кнопку на панелі інструментів. Те саме можна зробити, вибравши нішу, проріз або стінну панель, якщо цей об’єкт вбудовано в стіну або дах.

На вертикальному 2D виді можуть відображатися лінійки і рядок інформації під панеллю інструментів. Щоб показати або приховати їх одночасно, скористайтеся параметром Показати лінійки в розділі 2D на панелі Налаштування.

Панель інструментів

– Відкрити меню.

– Відмінити останню дію. Щоб повторити дію, натисніть на значок і утримуйте його, доки на екрані не з’явиться спливаюче меню.

– Видалити вибрані об’єкти.

– Відкрити Вбудований магазин, де можна придбати додатковий контент або оновити ліцензію.

– Відкрити інструменти. Доступні два набори інструментів: Будівля і Допоміжні.

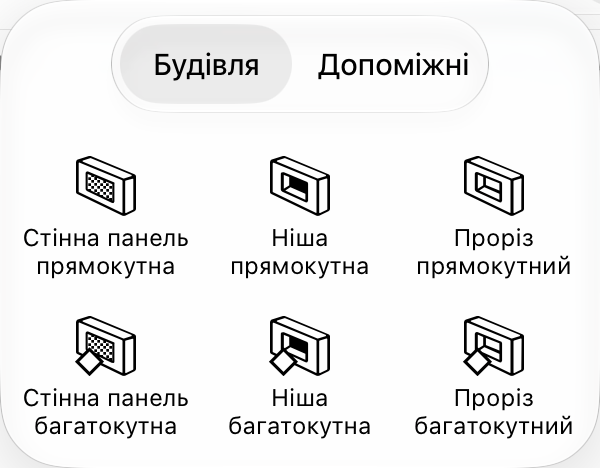

Набір інструментів Будівля: ніші, прорізи і стінні панелі.

– Інструмент Стінна панель прямокутна створює прямокутну стінну панель.

– Інструмент Стінна панель багатокутна дає змогу створити стінну панель довільної форми.

– Інструмент Ніша прямокутна створює прямокутну нішу.

– Інструмент Ніша багатокутна дає змогу створити нішу довільної форми.

– Інструмент Проріз прямокутний створює прямокутний проріз.

– Інструмент Проріз багатокутний дає змогу створити проріз довільної форми.

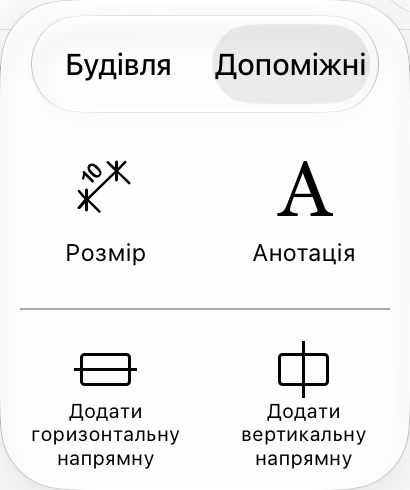

Набір інструментів Допоміжні: розміри, текстові анотації і напрямні.

– Інструмент Розмір дає змогу вимірювати відстань між заданими точками.

– Інструмент Анотація додає текстові блоки для введення або вставки тексту.

– Інструмент Додати горизонтальну напрямну додає горизонтальну напрямну. За замовчуванням вона проходить через центр вертикального 2D виду.

– Інструмент Додати вертикальну напрямну додає вертикальну напрямну. За замовчуванням вона проходить через центр вертикального 2D виду.

– Відкрити або закрити панель Бібліотека, яка дає доступ до бібліотеки матеріалів, бібліотеки об’єктів і Дерева проєкту.

– Відкрити або закрити Інспектор.

– Відображення 2D плану.

– Відображення вертикального 2D виду. (Тільки в редакції Pro)

– Відображення 3D виду.

Більшість інструментів залишаються активними після виконання відповідної дії. Наприклад, намалювавши нішу, можна намалювати ще одну, не активуючи інструмент заново. Щоб деактивувати інструмент, натисніть Завершити на панелі інструментів.

Після додавання або вибору об’єкта на панелі інструментів також може з’явитися кнопка Готово. Натискання Готово просто знімає виділення з об’єкта. Те саме можна зробити, натиснувши на порожнє місце в зоні малювання.

Коли стіна вибрана, її протилежну сторону можна показати, натиснувши кнопку Розвернути. Це працює і з дахами. Кнопка розташована в нижній частині робочої області.

Додавання об’єктів з бібліотеки

У вертикальному 2D виді можна додавати об’єкти, які встановлюються в стіни та дахи: ніші, прорізи, двері, вікна і стінні панелі. Щоб додати об’єкт, достатньо перетягнути його з бібліотеки в проєкт.

Створення об’єктів

Ніші, прорізи і стінні панелі можна малювати безпосередньо у вертикальному 2D виді за допомогою інструментів малювання, описаних вище. Для кожного об’єкта є два пов’язані інструменти: один малює прямокутні форми, інший створює багатокутники.

Щоб додати прямокутний об’єкт, активуйте один з інструментів типу «прямокутний». Торкніться екрана і проведіть пальцем убік. Так задається положення кута нової ніші, прорізу або стінної панелі. Підніміть палець у точці, де має бути протилежний кут.

Щоб додати багатокутний об’єкт, активуйте один з інструментів типу «багатокутний». Торкніться екрана і проведіть пальцем убік. Так задається положення першого кута нової ніші, прорізу або стінної панелі. Підніміть палець і натисніть ще кілька разів, щоб додати кути. Додавши останній кут, натисніть кнопку Завершити, щоб деактивувати інструмент.

Зміна форми об’єкта

Щоб змінити форму ніш, прорізів і стінних панелей безпосередньо у вертикальному 2D виді, натисніть на об’єкт і утримуйте його, доки не відкриється спливаюче меню. Потім виберіть команду Редагувати контур. Маркери зміни розміру зникнуть — це ознака режиму редагування контуру. Застосунок відобразить контур об’єкта з ромбоподібними маркерами на кутах — «точками». Щоб змінити форму контуру, можна переміщувати ці точки.

Щоб додати нову точку, натисніть на контур і утримуйте його, щоб відкрити спливаюче меню. Потім виберіть Додати точку. Щоб видалити точку, натисніть на неї й утримуйте. У спливаючому меню виберіть Видалити точку.

У режимі редагування контуру застосунок також відображає круглі маркери в середині кожної сторони контуру. Якщо перемістити круглий маркер в той чи інший бік, відповідна сторона вигнеться всередину або назовні форми, утворюючи дугу. Під час зміни кривини сторони число в середині сторони змінюється від 0 (пряма лінія) до 180 (півколо). Один зі способів створити коло — намалювати квадрат і вигнути кожну сторону на 90 градусів.

Заокруглені сторони об’єкта можуть відображатися в 3D виді як набір граней або як гладка поверхня. Щоб зробити заокруглення більш чи менш плавними, використовуйте повзунок Гладкість в Інспекторі. Високі значення можуть вимагати більшої обчислювальної потужності під час рендерингу 3D моделі. На зображенні нижче два однакових об’єкти мають мінімальний (знизу) і максимальний (згори) рівень Гладкості.

Коли параметр Редагування геометрії в Інспекторі розблоковано, режим редагування можна активувати подвійним натисканням на об’єкт.

Меблі у вертикальному 2D виді

Для показу або приховування меблів і будівельних блоків у вертикальному виді використовуйте параметр Показати суміжні меблі в розділі 2D налаштувань.

Предмет меблів або будівельний блок відображатиметься лише в тому разі, якщо відстань між ним і вибраною стіною становить менше 1 метра (39,4 дюйма).

У вертикальному 2D виді можна переміщувати меблі та додавати нові об’єкти.
