Área de trabalho do Live Home 3D

A exibição de elevação 2D

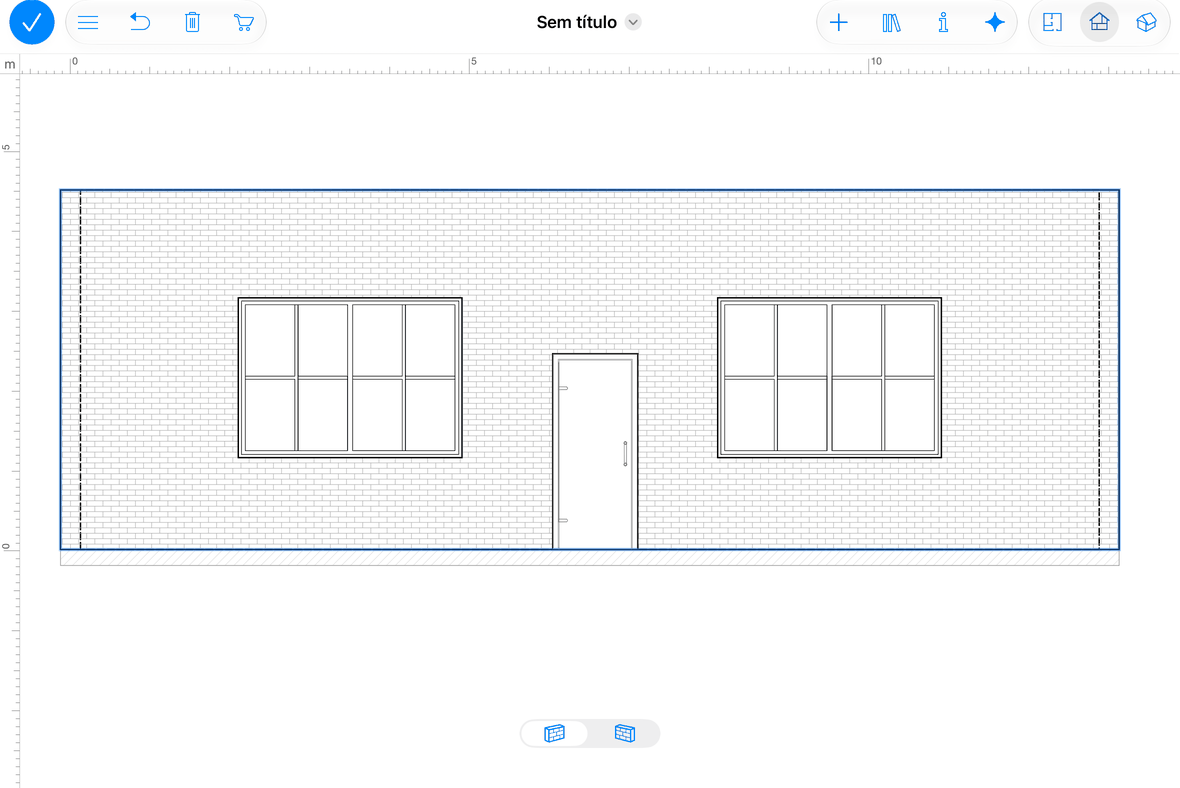

A Exibição de Elevação 2D exibe a vista lateral de paredes e telhados. É usada para trabalhar com aberturas, nichos e painéis de parede, e também para exportar e imprimir elevações.

A funcionalidade descrita nesta seção está disponível apenas na edição Pro.

Para abrir a Exibição de Elevação 2D, selecione uma parede ou segmento de telhado e toque no botão na barra de ferramentas. Você pode fazer o mesmo selecionando um nicho, abertura ou painel de parede, se esse objeto estiver instalado em uma parede ou telhado.

A Exibição de Elevação pode exibir réguas e a Barra de Informações abaixo da barra de ferramentas. Para mostrar ou ocultar ambas ao mesmo tempo, use a opção Mostrar réguas na seção 2D do painel Configurações.

– Abrir o menu.

– Desfazer a última ação. Para Refazer, toque no ícone e mantenha-o pressionado até que um menu pop-up apareça na tela.

– Excluir os objetos selecionados.

– Abrir a Loja Integrada, onde você pode comprar conteúdo adicional ou fazer upgrade da licença.

– Abrir o painel de ferramentas. O painel contém dois conjuntos de ferramentas: Construção e Auxiliares.

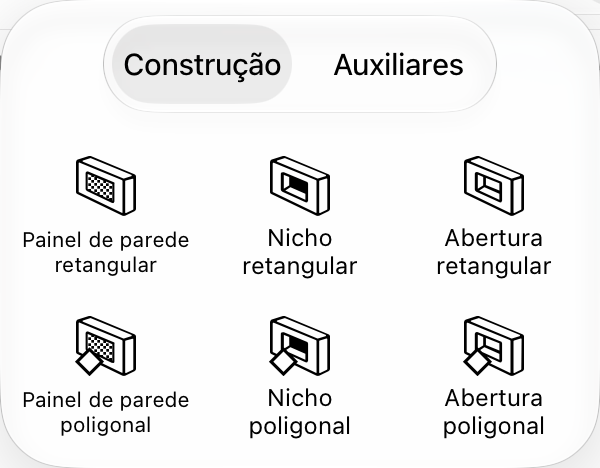

Conjunto de ferramentas Construção: nichos, aberturas e painéis de parede.

– A ferramenta Painel de Parede Retangular cria um painel de parede retangular.

– A ferramenta Painel de Parede Poligonal permite criar um painel de parede com formato personalizado.

– A ferramenta Nicho Retangular cria um nicho retangular.

– A ferramenta Nicho Poligonal permite criar um nicho com formato personalizado.

– A ferramenta Abertura Retangular cria uma abertura retangular.

– A ferramenta Abertura Poligonal permite criar uma abertura com formato personalizado.

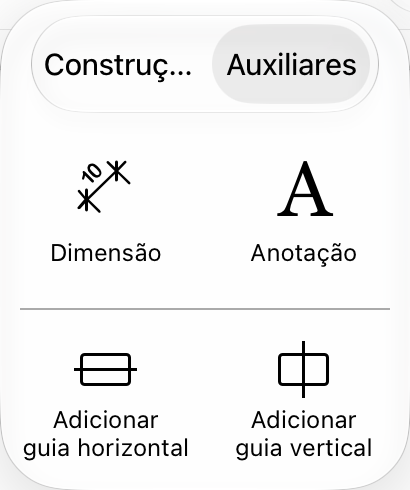

Conjunto de ferramentas Auxiliares: dimensões, anotações de texto e guias.

– A ferramenta Dimensão permite medir a distância entre pontos especificados.

– A ferramenta Anotação adiciona caixas de texto para digitação ou colagem de texto.

– A ferramenta Adicionar guia horizontal adiciona um guia horizontal. Por padrão, ele passa pelo centro da exibição de elevação 2D.

– A ferramenta Adicionar guia vertical adiciona um guia vertical. Por padrão, ele passa pelo centro da exibição de elevação 2D.

– Abrir ou fechar a Biblioteca, que dá acesso à biblioteca de materiais, à biblioteca de objetos e à Árvore do Projeto.

– Abrir ou fechar o Inspetor.

– Exibir a Exibição de Planta 2D.

– Exibir a Exibição de Elevação 2D. (Somente edição Pro)

– Exibir a Exibição 3D.

A maioria das ferramentas permanece ativada após concluir a ação correspondente. Por exemplo, depois de desenhar um nicho, você pode desenhar outro sem ativar a ferramenta novamente. Para desativar a ferramenta, toque em Concluir na barra de ferramentas.

A barra de ferramentas também pode mostrar o botão Concluído depois que você adiciona ou seleciona um objeto. Tocar em Concluído apenas cancela a seleção desse objeto. Você pode fazer o mesmo tocando em um espaço vazio da área de desenho.

Depois que uma parede é selecionada, você pode mostrar seu lado oposto tocando no botão Inverter Lado. Ele também funciona com telhados. O botão está localizado na parte inferior da tela.

Adicionando objetos da biblioteca

A Exibição de Elevação 2D permite adicionar objetos ao desenho que podem ser instalados em paredes e telhados. Estes são nichos, aberturas, portas, janelas e painéis de parede. Para adicionar um objeto, basta arrastá-lo e soltá-lo da biblioteca para o projeto.

Criando objetos

Você pode desenhar nichos, aberturas e painéis de parede diretamente na Exibição de Elevação 2D usando as ferramentas de desenho mencionadas anteriormente. Cada um dos objetos tem duas ferramentas relacionadas. Uma pode desenhar formas retangulares e outra pode criar polígonos.

Para adicionar um objeto retangular, ative uma das ferramentas Retangular. Toque na tela e arraste para o lado. Isso especificará a posição de um canto do novo nicho, abertura ou painel de parede. Levante o dedo no ponto onde o canto oposto deve ficar.

Para adicionar um objeto poligonal, ative uma das ferramentas Poligonal. Toque na tela e arraste para o lado. Isso especificará a posição do primeiro canto do novo nicho, abertura ou painel de parede. Levante o dedo e toque mais algumas vezes para adicionar mais cantos. Depois de adicionar o último canto, toque no botão Concluir para desativar a ferramenta.

Alterando a forma de um objeto

Para modificar a forma de nichos, aberturas e painéis de parede diretamente na Exibição de Elevação 2D, toque no objeto e mantenha-o pressionado até que o menu pop-up se abra. Em seguida, escolha o comando Editar Contorno. As alças de redimensionamento desaparecerão, indicando o modo de edição de contorno. O aplicativo exibirá o contorno do objeto com alças em forma de losango nos cantos, chamadas de "pontos". Para alterar a forma do contorno, você pode mover os pontos.

Para adicionar um novo ponto, toque e mantenha pressionado para abrir o menu pop-up. Em seguida, escolha Adicionar Ponto. Para remover um ponto, toque nele e mantenha-o pressionado. No menu pop-up, selecione Remover Ponto.

No modo de edição de contorno, o aplicativo também exibe alças redondas no meio de cada lado do contorno. Se você mover uma alça redonda em uma direção ou outra, o lado correspondente vai se curvar para dentro ou para fora da forma, criando um arco. Enquanto você altera a curvatura de um lado, um número próximo ao meio do lado muda de 0 (linha reta) para 180 (semicírculo). Uma das formas possíveis de criar um círculo é desenhar um quadrado e curvar cada lado até 90 graus.

Os lados arredondados do objeto podem ser exibidos na exibição 3D como um número de facetas ou como uma superfície suave. Para tornar as curvaturas mais ou menos suaves, use o controle deslizante Suavidade no Inspetor. Valores mais altos podem exigir maior desempenho do computador durante a renderização do modelo 3D. Na imagem abaixo, os dois objetos idênticos têm nível mínimo (na parte inferior) e máximo (na parte superior) de Suavidade.

Quando a opção Editar Geometria no Inspetor está desbloqueada, você pode ativar o modo de edição tocando duas vezes no objeto.

Mobiliário na exibição de elevação

Para mostrar ou ocultar mobiliário e Blocos de Construção na exibição de elevação, use a opção Mostrar móveis adjacentes na seção 2D das Configurações.

Um móvel ou Bloco de Construção será exibido apenas se a distância entre ele e a parede selecionada for menor que 1 metro ou 39,4 pol.

A Exibição de Elevação 2D permite mover o mobiliário e adicionar novos objetos.
