Espacio de trabajo de Live Home 3D

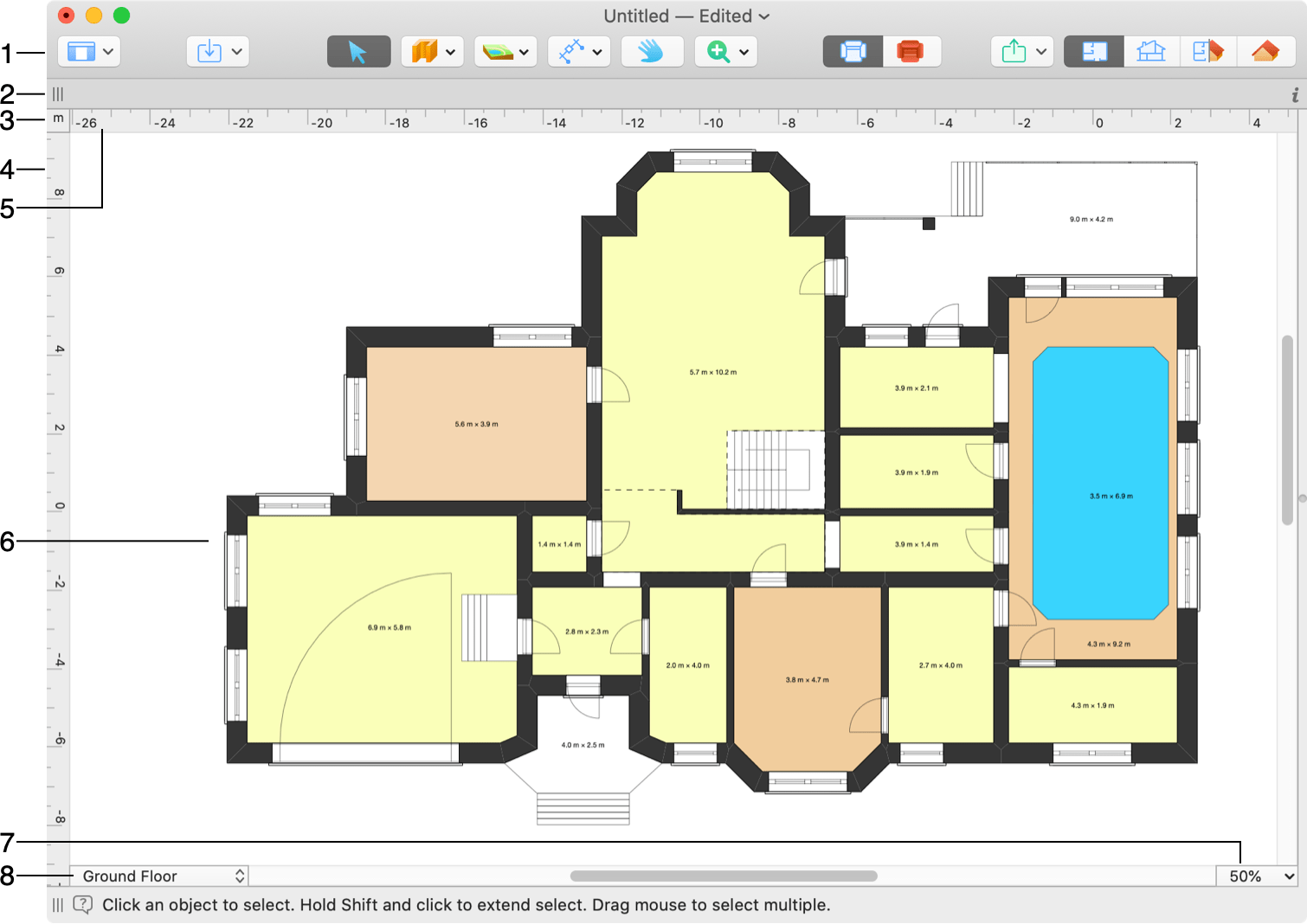

La vista de plano 2D
La vista de plano 2D se utiliza para crear un plano de planta. Puede dibujar paredes, suelos y techos, y también agregar objetos como ventanas o muebles. La vista de plano 2D también le permite agregar texto y mostrar acotaciones.
Para abrir la vista de plano 2D, haga clic en el botón Vista de plano 2D de la barra de herramientas.
1 – La barra de herramientas. Para más detalles, consulte la sección La barra de herramientas más abajo.
2 – La barra Información muestra detalles sobre el objeto seleccionado, como su tipo, tamaño, elevación y orientación.
3 – Haga clic en la unidad de medida actual para elegir otra o para abrir Ajustes del Proyecto.
4 y 5 - Reglas. Para activar/desactivar las reglas, utilice el comando de menú Visualización > Mostrar reglas (Cmd-R). También puede utilizar el botón Visualización para ello. Cuando mueve un objeto con el ratón en la vista de plano 2D, las reglas pueden mostrar líneas de regla. Las líneas de regla son líneas finas que muestran las coordenadas de los bordes izquierdo, derecho, superior e inferior de los objetos en las reglas. Las líneas de regla se mueven junto con el objeto. Para controlar las líneas de regla, utilice el menú Visualización > Mostrar líneas de regla.
6 – El área de edición del plano de planta.
7 – Control de zoom.
8 – El menú emergente de las plantas. En la parte superior aparece una lista de las plantas del proyecto en la que puede elegir una para abrirla. La sección inferior le permite agregar y suprimir plantas.
Para elegir cuál de las plantas debe ser mostrada, selecciónela en la pestaña Propiedades del edificio del Inspector.
La vista de plano 2D le permite editar la planta actual y ver al mismo tiempo las paredes de las plantas superiores o inferiores a la actual. Esta opción puede activarse en el menú Visualización.
Puede cambiar la forma en que se presenta su proyecto en el plano de planta utilizando la pestaña Propiedades 2D del Inspector. Puede mantener el aspecto predeterminado, aplicar un patrón o un relleno de color a partes del edificio y también utilizar la vista desde arriba del objeto para mostrarlo en el plano de planta. Para visualizar todos los objetos en su vista desde arriba (a excepción de las partes del edificio), utilice el botón de Representación 2D de la barra de herramientas.

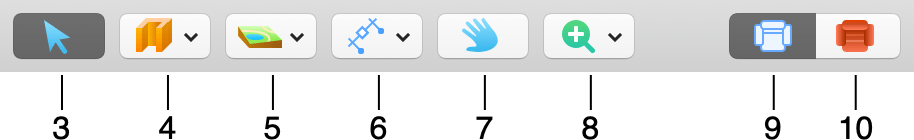

La barra de herramientas
1 – El botón Visualización le permite controlar la Biblioteca y el Inspector.
2 – Importar modelos 3D desde la biblioteca en línea Trimble 3D Warehouse™ o desde archivos de su disco duro.
3 – La herramienta Seleccionar para seleccionar y mover objetos.

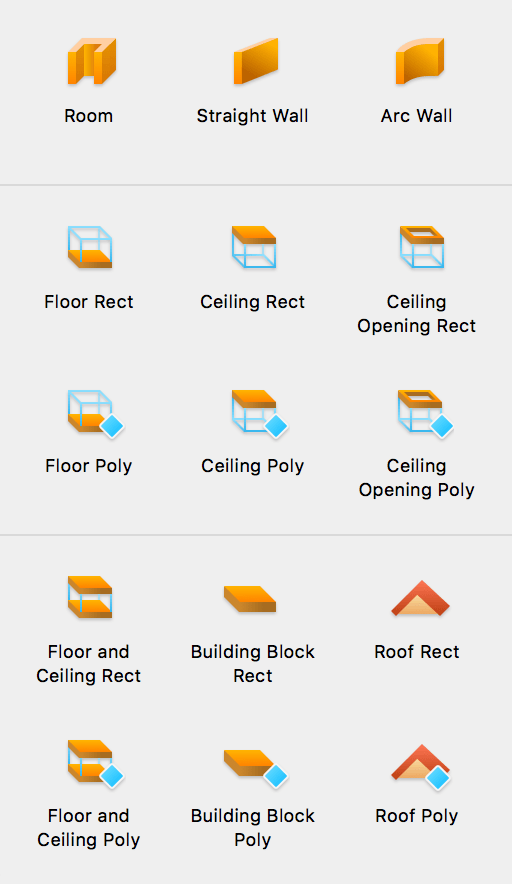

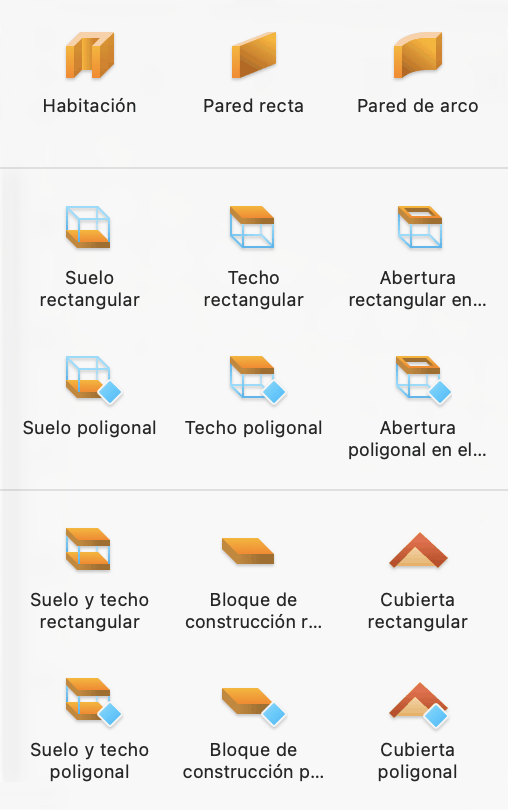

4 – Herramientas para dibujar partes del edificio como paredes, techos o suelos.
La herramienta Habitación crea una habitación rectangular con el techo y el suelo.
La herramienta Pared recta crea paredes rectas.
La herramienta Pared de arco crea paredes redondeadas.
La herramienta Suelo rectangular agrega un suelo rectangular.
La herramienta Suelo poligonal le permite crear un suelo con forma personalizada.
La herramienta Techo rectangular crea un techo rectangular.
La herramienta Techo poligonal le permite crear un techo con forma personalizada.
La herramienta Abertura rectangular en el techo crea una abertura rectangular en el forjado de la planta actual.
La herramienta Abertura poligonal en el techo le permite crear una abertura de forma personalizada en el forjado de la planta actual. (Sólo edición Pro)
La herramienta Suelo y techo rectangular crea un suelo y un techo rectangulares de la misma forma uno debajo del otro. (Sólo edición Pro)
La herramienta Suelo y techo poligonal le permite crear un suelo y un techo poligonales con la misma forma uno debajo del otro. (Sólo edición Pro)
La herramienta Bloque de construcción rectangular dibuja un bloque de construcción rectangular. Puede utilizarse para crear cosas como umbrales o plataformas. (Sólo edición Pro)
La herramienta Bloque de construcción poligonal le permite dibujar un bloque de construcción con forma personalizada. Puede utilizarse para crear cosas como umbrales o plataformas. (Sólo edición Pro)
La herramienta Cubierta rectangular agrega una cubierta rectangular. A diferencia de la cubierta automática, esta herramienta le permite especificar el área que debe ocupar la cubierta. (Sólo edición Pro)
La herramienta Cubierta poligonal le permite agregar una cubierta de forma distinta a la rectangular. A diferencia de la cubierta automática, esta herramienta le permite especificar el área que debe ocupar la cubierta. (Sólo edición Pro)
Tenga en cuenta que el programa crea suelos y techos automáticamente en cuanto usted crea una habitación (una forma cerrada hecha de paredes). Por lo tanto, no tendrá que agregar techos ni suelos en la mayoría de los casos.

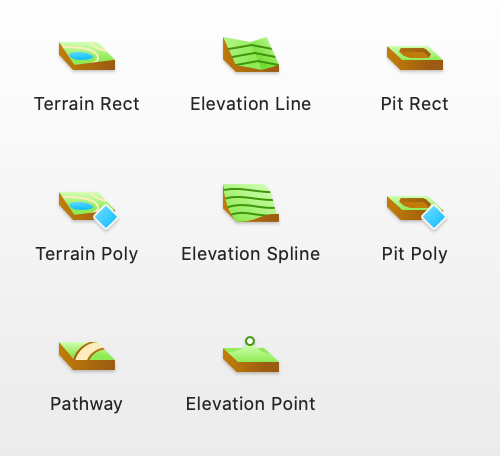

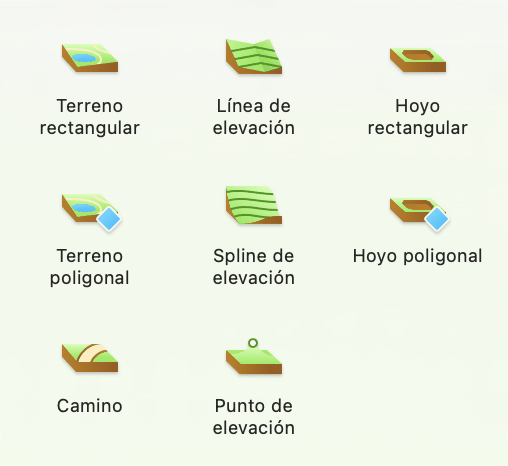

5 – Herramientas para modelar el terreno.
La herramienta Terreno rectangular agrega un terreno rectangular. (Sólo edición Pro)
La herramienta Terreno poligonal le permite crear un terreno con forma personalizada. (Sólo edición Pro)
La herramienta Camino agrega un camino. (Sólo edición Pro)
La herramienta Línea de elevación agrega líneas de elevación poligonales. (Sólo edición Pro)
La herramienta Spline de elevación es una herramienta de dibujo a mano alzada para añadir líneas de elevación. (Sólo edición Pro)
La herramienta Punto de elevación agrega un punto cuya elevación puede cambiar. (Sólo edición Pro)
La herramienta Hoyo rectangular agrega un hoyo rectangular. (Sólo edición Pro)
La herramienta Hoyo poligonal le permite crear un hoyo con forma personalizada. (Sólo edición Pro)

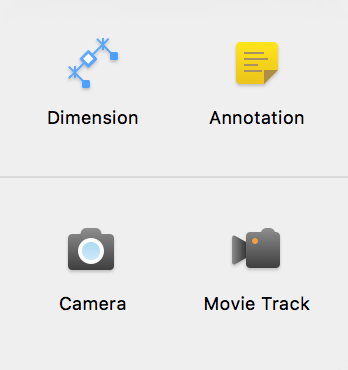

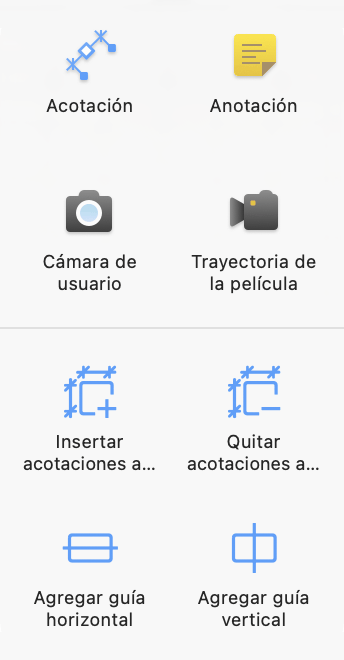

6 – Herramientas auxiliares.
La herramienta Acotación le permite medir la distancia entre puntos especificados.
La herramienta Anotación agrega cuadros de texto para escribir o pegar texto.
La herramienta Cámara agrega cámaras.
La herramienta Trayectoria de película agrega cámaras de filmar para crear una trayectoria de película.
7 – La herramienta Panorama le permite agarrar y desplazarse por el plano de planta con el ratón.
8 - El botón Zoom le permite elegir la herramienta Acercar o Alejar.
9 – Modo de representación 2D. Utilice contornos para mostrar objetos en el plano de planta.
10 – Modo de representación 2D. Utilice la vista desde arriba de los objetos para mostrarlos en el plano de planta.

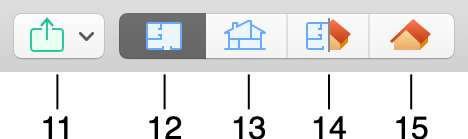

11 – Exportar su plano de planta, elevación o vista 3D a una de redes sociales, o exportarlo a su disco duro, o adjuntarlo a un mensaje.
12 – Mostrar la vista de planto 2D.
13 – Mostrar la vista de elevación 2D. (Sólo edición Pro)
14 – Mostrar las vistas 2D y 3D juntas en el «Modo dividido».
15 – Mostrar la vista 3D.
Las herramientas del conjunto de herramientas de dibujo (Habitación y otras) y las herramientas auxiliares (excepto la Cámara de filmar) tienen dos modos activos: estándar y permanente. Cuando selecciona una herramienta con un solo clic, se activa en el modo estándar. En cuanto agregue el objeto correspondiente, la herramienta se desactivará y se activará la herramienta Seleccionar .
Al hacer doble clic (o un segundo clic en una herramienta ya activada), la herramienta pasa al modo permanente. Tras agregar un objeto correspondiente, la herramienta permanece activa y puede seguir trabajando con ella. Esto es útil si necesita agregar, por ejemplo, varias cámaras. Para desactivar la herramienta, haga clic en Seleccionar u otra herramienta.
Para personalizar la barra de herramientas, haga clic con el botón derecho del ratón sobre ella y seleccione el comando Personalizar barra de herramientas....
