Espacio de trabajo de Live Home 3D
La vista 3D

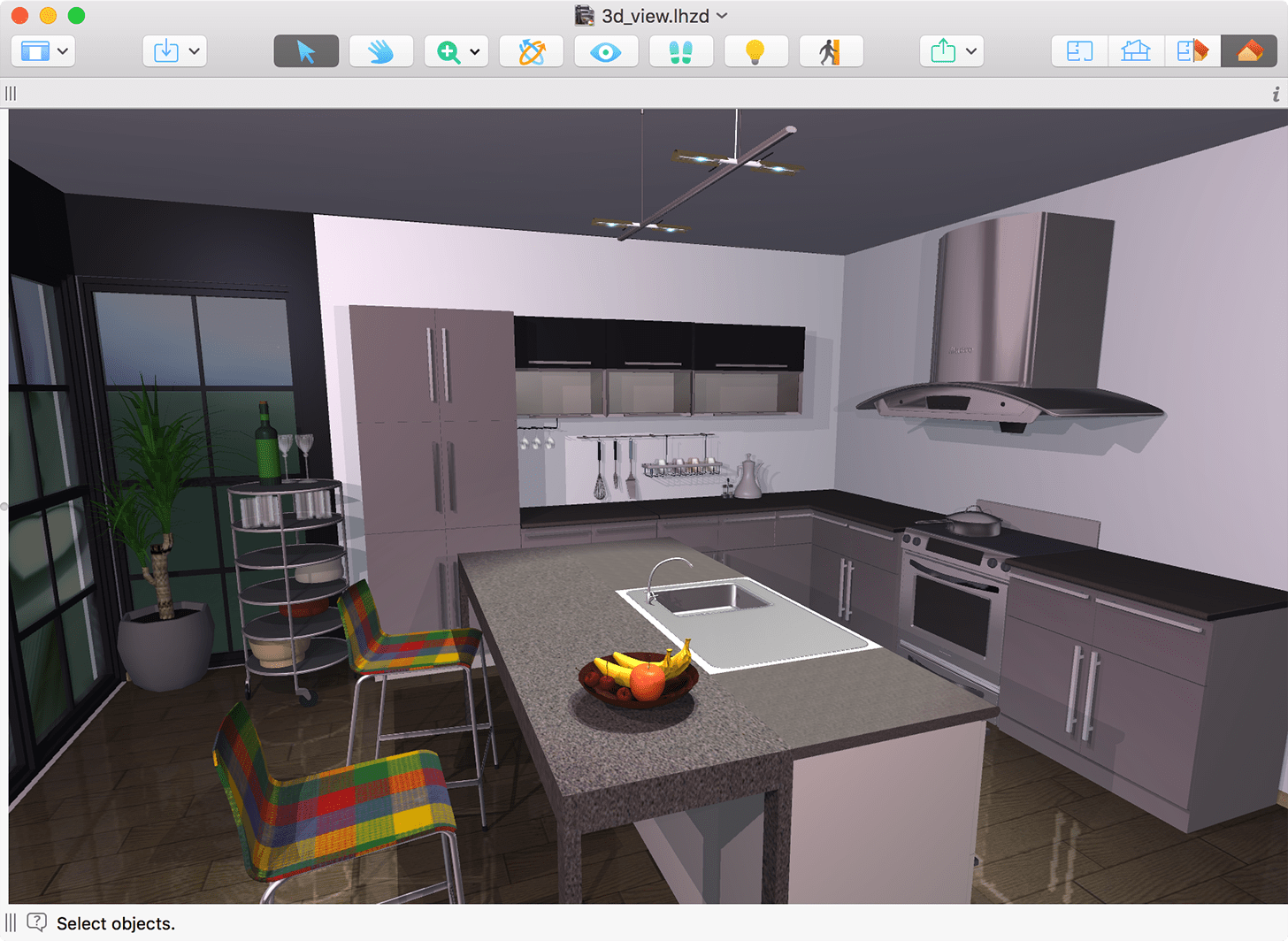

La vista 3D muestra un modelo tridimensional de su proyecto. En la ventana 3D, puede mover objetos, cambiar materiales, ajustar la Iluminación y mucho más. También puede caminar por el espacio 3D y hacer fotos.
Para abrir la vista 3D, haga clic en el botón Vista 3D de la barra de herramientas o pulse Cmd-\.
La barra de herramientas 3D se describe en una subsección aparte más adelante.
La barra Información, situada debajo de la barra de herramientas, muestra detalles sobre un objeto seleccionado, como el tipo, el tamaño y otros. El botón "i" situado a la derecha de la barra Información le permite abrir o cerrar el Inspector.
La sección Ventana principal describe elementos de la interfaz comunes para todas las vistas.
La barra de herramientas 3D

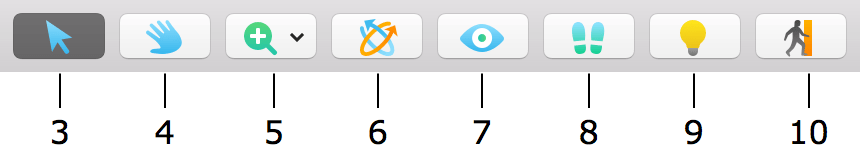

1 – El botón Visualización le permite controlar la Biblioteca y el Inspector.
2 – Importar modelos 3D desde la biblioteca en línea Trimble 3D Warehouse™ o desde archivos de su disco duro.
3 – La herramienta Seleccionar para seleccionar y mover objetos.
4 – La herramienta Panorama le permite agarrar y desplazarse por la vista 3D con el ratón.
5 – La herramienta Zoom.
6 – La herramienta Órbita. Puede hacer clic en algún punto y arrastrar. Se moverá alrededor del punto seleccionado.
7 – La herramienta Mirar alrededor le permite girar la vista alrededor de su punto de vista actual.
8 – La herramienta Caminar. Cuando mueve el cursor por los bordes de la vista, se convierte en flechas. La dirección de una flecha cambia en función de la posición del cursor. Si hace clic, se moverá en el espacio tridimensional en la dirección de la flecha.
9 – Renderizar la escena con o sin la Iluminación. Al apagar la iluminación, la vista responde más rápido.
10 – Permitir o no caminar en 3D a través de paredes y otros objetos. Caminar a través de las puertas siempre es posible.

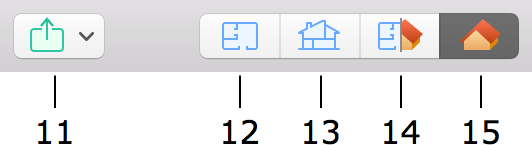

11 – Compartir la vista 2D o 3D con otras aplicaciones, exportarla al disco duro o adjuntarla a un correo electrónico.
12 – Mostrar la vista de planto 2D.
13 – Mostrar la vista de elevación 2D. (Sólo edición Pro)
14 – Mostrar las vistas 2D y 3D juntas («Modo dividido»).
15 – Mostrar la vista 3D.
Para personalizar la barra de herramientas, haga clic con el botón derecho del ratón sobre ella y seleccione el comando Personalizar barra de herramientas....
El programa le permite ajustar la vista con precisión modificando las propiedades de la cámara en el inspector. Es posible elegir entre vista en perspectiva o proyección ortográfica. La vista en perspectiva le permite ajustar el campo de visión.
A veces aparece un icono de cámara en la esquina superior derecha de la vista 3D. El icono indica que la vista actual está vinculada a una de las cámaras del usuario.
Si extiende horizontalmente la ventana principal para dar a la vista 3D todo el espacio posible en su pantalla, es posible que la vista 3D no ocupe todo el espacio disponible, dejando bordes vacíos a los lados. Esto ocurre debido a las limitaciones del hardware de su ordenador.
Caminar
Existen varias formas de navegar dentro de su modelo 3D. Una de las posibilidades es utilizar los botones de la barra de herramientas descritos anteriormente. También existe una herramienta especializada llamada Control para caminar con zonas sensibles a los clics. La dirección del movimiento depende de la zona sobre la que hace clic.

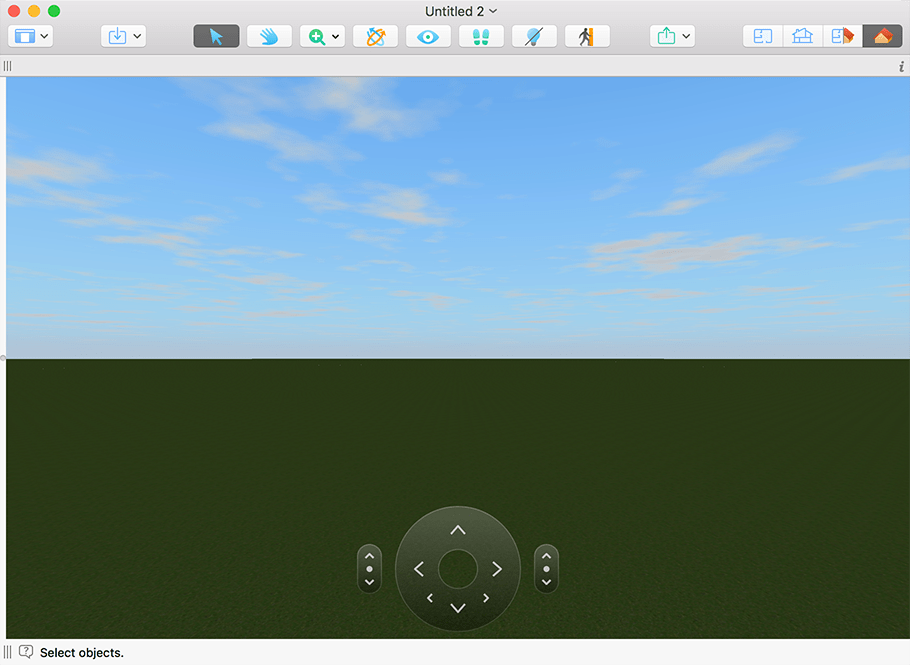

El Control para caminar aparece en la parte inferior de la vista 3D. Está visible por defecto. Puede elegir un modo de visualización en el menú Visualización > Mostrar control para caminar en 3D. En el modo automático, el Control para caminar se muestra cuando mueve el cursor sobre el área que ocupa. En los otros dos modos, el control se muestra siempre o no se muestra nunca.
Tenga en cuenta que el Control para caminar no se muestra mientras la herramienta Caminar de la barra de herramientas está activada.
La velocidad de desplazamiento depende de la calidad de la representación. Con ajustes de mayor calidad, el movimiento puede ser más lento. Para moverse más rápido, desactive la Iluminación en la barra de herramientas y/o disminuya los valores en la pestaña Ajustes 3D de los Ajustes de la aplicación. Puede editar su proyecto con una calidad de renderizado inferior que le proporcione el trabajo más cómodo con la vista 3D. A continuación, puede aumentar la calidad para hacer fotos de su proyecto.
Control para caminar

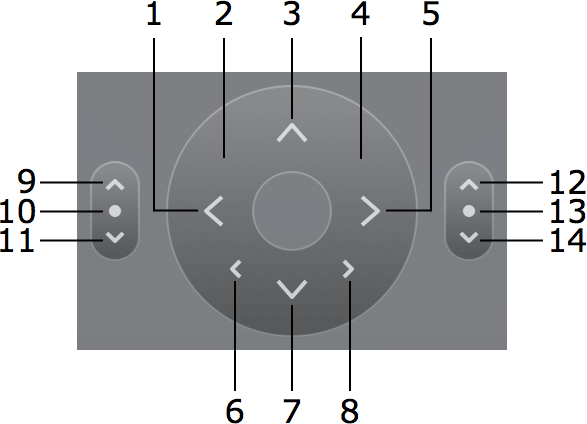

1 – Girar a la izquierda.
2 – Avanzar girando hacia la izquierda.
3 – Avanzar.
4 – Avance girando hacia la derecha.
5 – Girar a la derecha.
6 – Moverse a la izquierda.
7 – Retroceder.
8 – Moverse a la derecha.
Inclinación de la cámara
9 – Mirar hacia arriba.
10 – Doble clic para mirar hacia delante.
11 – Mirar hacia abajo.
Elevación de la cámara
12 – Mover la cámara hacia arriba.
13 – Doble clic para restaurar el nivel predeterminado.
14 – Mover la cámara hacia abajo.
Usar el teclado
Las teclas de flecha del teclado sirven para avanzar, retroceder y girar a izquierda y derecha. Los atajos alternativos se muestran entre paréntesis.
| Arriba (W) | Avanzar |
| Abajo (S) | Retrocede |
| Izquierda | Girar a la izquierda |
| Derecha | Girar a la derecha |
| Cmd-Arriba (Q) | Inclinar la cámara hacia arriba |
| Cmd-Abajo (Z) | Inclinar la cámara hacia abajo |
| Opt-Arriba (E) | Mover la cámara hacia arriba |
| Opt-Abajo (C) | Mover la cámara hacia abajo |
| Opt-Izquierda (A) | Mover la cámara hacia la izquierda |
| Opt-Derecha (D) | Mover la cámara hacia la derecha |
Mover objetos en la vista 3D
Para mover un objeto horizontalmente en la vista 3D, arrástrelo a un nuevo lugar.
La opción Pegar por del Inspector define cómo se mueve un objeto en relación con el suelo, las paredes y otros objetos. Cuando la opción está desactivada, puede arrastrar el objeto en sentido estrictamente horizontal. Cuando está activada, el objeto se acoplara al suelo, las paredes u otros objetos, y podrá cambiar su elevación. Por ejemplo, si mueve un jarrón (con Pegar por el fondo activado) de una mesa, caerá al suelo.
Si mantiene presionada la tecla Cmd, se desactivará temporalmente la opción Pegar por. Cuando suelte Cmd o el botón del ratón, el objeto tendrá la elevación que debería tener según la función Pegar por.
Para mover un objeto en un plano vertical (perpendicular a la dirección de la vista actual), mantenga presionada la tecla Opción.
Para que la elevación del objeto sea constante, active la opción Bloquear elevación en el Inspector.
