Trabalhando com objetos
Janelas, portas e aberturas
Janelas, portas e aberturas têm uma característica semelhante: cada uma delas pode criar uma abertura em uma parede. Por isso, usaremos o termo "abertura" para esses objetos nesta seção, exceto quando for necessário descrever a diferença entre eles.
Você pode inserir aberturas em um segmento de parede ou de telhado.
Se você importou um modelo 3D de uma porta ou janela, deve definir o tipo de objeto correspondente no diálogo Tipo e representação.
Operações comuns a todos os tipos de objetos são discutidas na seção Noções básicas. Isso inclui:
A seção Propriedades de objetos em 2D explica como aplicar contorno, preenchimento ou padrão a um objeto usando a aba Propriedades 2D do Inspetor.
A seção Aplicar Materiais explica como aplicar materiais a objetos.

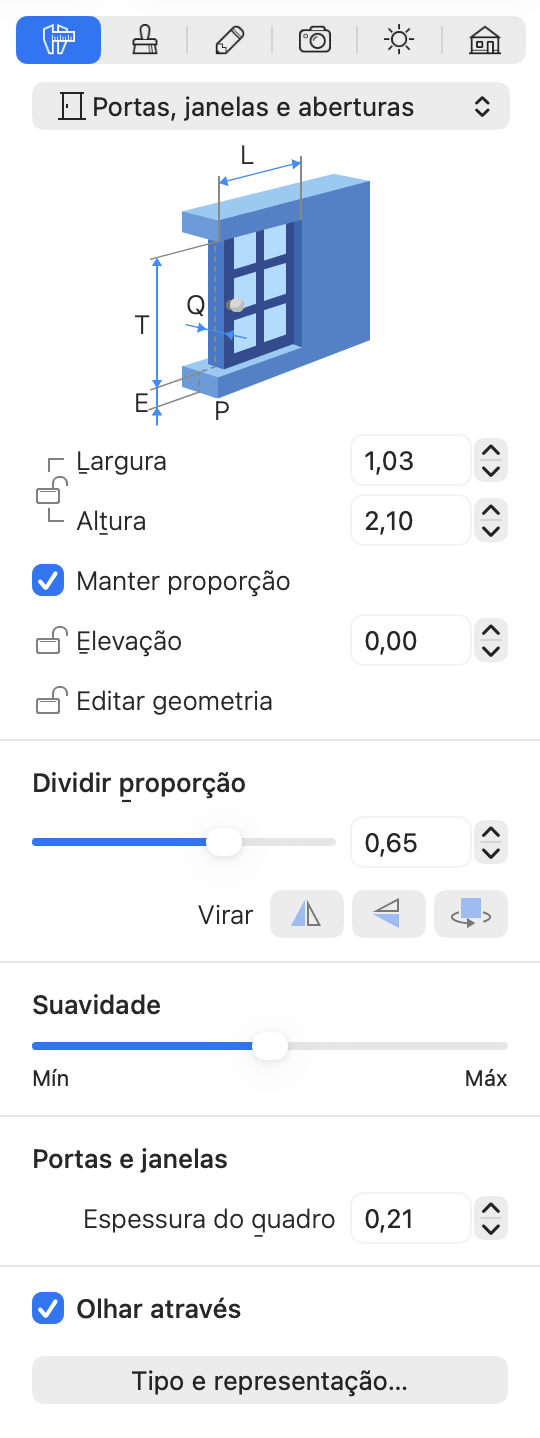

Propriedades da abertura no Inspetor
A maioria dos parâmetros de abertura está localizada no Inspetor, onde você pode alterar as propriedades geométricas de um objeto ou definir como ele aparece na planta baixa ou na exibição 3D.
Propriedades geométricas
As propriedades geométricas de uma abertura podem ser encontradas na aba Propriedades do Objeto do Inspetor.
Para redimensionar uma abertura, certifique-se de que suas dimensões estão desbloqueadas no Inspetor. Em seguida, insira novos valores. Para redimensionar o objeto proporcionalmente, selecione a opção Manter a Proporção.
Para redimensionar uma abertura diretamente na planta baixa, arraste uma das alças do objeto. As alças não são exibidas quando as dimensões do objeto estão bloqueadas.
O parâmetro Elevação define a altura em que um objeto é posicionado em relação ao nível padrão do piso. Como o piso também pode ser elevado, a elevação do objeto é calculada a partir do piso com elevação zero. Em um edifício com vários andares, a elevação dos objetos em cada andar é calculada a partir do nível do respectivo piso.
O parâmetro Elevação pode ser bloqueado ou desbloqueado. O bloqueio é útil quando você precisa mover um objeto horizontalmente na exibição 3D.
O controle deslizante Proporção de Divisão altera a posição de uma janela ou porta em relação à parede. Dessa forma, você pode definir a profundidade de uma porta no vão.
Os botões Inverter no Inspetor permitem inverter ou girar uma porta ou janela. Este conjunto de ferramentas inclui três botões. Todos eles afetam o objeto tanto nas exibições 2D quanto 3D. Vejamos como essas ferramentas funcionam com uma porta. O botão esquerdo troca os lados esquerdo e direito da porta. O lado interno da porta permanecerá interno. Este botão pode ser usado quando você precisa espelhar a posição da maçaneta da porta. O botão Inverter do meio troca os lados interno e externo da porta. A maçaneta permanecerá no mesmo lado da porta. O botão à direita gira a porta 180 graus.
O controle deslizante Suavidade altera como os lados curvos do contorno da abertura aparecem em 3D.
O parâmetro Espessura do Caixilho altera a espessura de uma janela ou porta. Pode ser usado para ajustar melhor o objeto à parede.
A opção Olhar Através permite definir se uma porta tem partes transparentes pelas quais se pode ver os objetos atrás da porta. Se uma porta não tiver partes transparentes, você pode desativar esta propriedade para aumentar o desempenho do programa.
Personalizando o formato das aberturas
Na exibição de Elevação, você pode visualizar, reposicionar e modificar aberturas. Como cada porta e janela cria uma abertura em uma parede, elas também são exibidas na exibição de Elevação 2D.
A funcionalidade descrita nesta subseção está disponível apenas na edição Pro.
Para adicionar uma nova abertura, você pode desenhá-la diretamente em uma parede usando uma das ferramentas de desenho.
Para adicionar uma abertura retangular, ative a ferramenta Abertura retangular e desenhe a abertura na superfície da parede. Clique e mantenha pressionado o botão do mouse para começar a desenhar um retângulo. Em seguida, mova o cursor para uma nova posição e solte o botão.
Para adicionar uma abertura poligonal, ative a ferramenta Abertura poligonal. Clique várias vezes na superfície da parede para adicionar cantos. Dê um duplo clique para especificar a posição do último canto do polígono e desativar a ferramenta.
Para modificar o formato de uma abertura, clique com o botão direito sobre ela e escolha Editar contorno no menu de contexto. As alças de redimensionamento desaparecerão, indicando o modo de edição de contorno. O programa exibirá o contorno da abertura com alças em forma de losango nos cantos, chamadas de "pontos". Para alterar o formato do contorno, você pode mover os pontos.
Para adicionar um novo ponto, clique com o botão direito no contorno e escolha Adicionar Ponto. Para remover um ponto, clique com o botão direito sobre ele e selecione Remover Ponto.
O formato do objeto também pode ser modificado com a ajuda das operações de Combinar. O contorno do resultado dependerá da localização e do formato dos objetos originais. Para combinar objetos, selecione pelo menos dois deles na exibição de Planta 2D, abra o menu de contexto e escolha uma das operações.
No modo de edição de contorno, o programa também exibe alças redondas no meio de cada lado do formato. Se você mover uma alça redonda em uma direção ou outra, o lado correspondente se curvará para dentro ou para fora do formato, criando um arco. Enquanto você altera a curvatura de um lado, um número próximo ao cursor muda de 0 (linha reta) a 180 (semicírculo). Uma das formas possíveis de criar um círculo é desenhar um quadrado e curvar cada lado até 90 graus. Mantenha a tecla Shift pressionada para alinhar em incrementos de 15 graus.
Os lados arredondados do objeto podem ser exibidos na exibição 3D como um número de facetas ou como uma superfície suave. Para tornar as curvaturas mais ou menos suaves, use o controle deslizante Suavidade no Inspetor. Valores mais altos podem exigir maior desempenho do computador durante a renderização do modelo 3D. Na imagem abaixo, os dois objetos idênticos têm nível mínimo (à esquerda) e máximo (à direita) de Suavidade.
Quando a opção Editar Geometria no Inspetor está desbloqueada, você pode ativar o modo de edição dando um duplo clique no objeto.
Tenha cuidado ao editar aberturas que fazem parte de janelas ou portas. Se você alterar o formato da abertura, por exemplo, adicionando mais um canto, a abertura não corresponderá mais ao objeto.
