Área de trabalho do Live Home 3D
A exibição de elevação 2D
A Exibição de Elevação 2D exibe a vista lateral de paredes e telhados. É usada para trabalhar com aberturas, nichos e painéis de parede, e também para exportar e imprimir elevações.
A funcionalidade descrita nesta seção está disponível apenas na edição Pro.
Para abrir a Exibição de Elevação 2D, selecione uma parede ou segmento de telhado e clique no botão Exibição de Elevação 2D na barra de ferramentas. Você pode fazer o mesmo selecionando um nicho, abertura ou painel de parede, se esse objeto estiver instalado em uma parede ou telhado.
A Exibição de Elevação pode exibir réguas. Para mostrar ou ocultar as réguas, use o comando de menu Exibir > Mostrar réguas (Cmd-R).
A barra de ferramentas
– O botão Exibir permite controlar a Biblioteca e o Inspetor.
– Abrir a Loja Integrada, onde você pode comprar conteúdo adicional ou fazer upgrade da licença.
– Importe modelos 3D da biblioteca online Trimble 3D Warehouse™ ou de arquivos no seu disco rígido.
– A ferramenta Selecionar para selecionar e mover objetos.

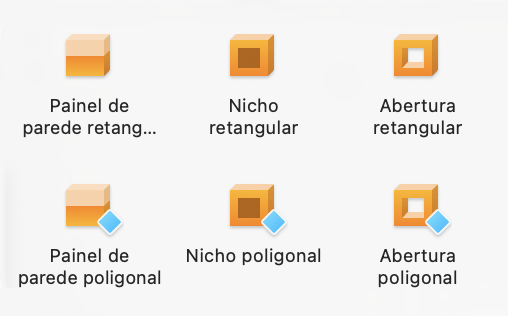

Conjunto de ferramentas Construção: nichos, aberturas e painéis de parede.
– A ferramenta Painel de Parede Retangular cria um painel de parede retangular.
– A ferramenta Painel de Parede Poligonal permite criar um painel de parede com formato personalizado.
– A ferramenta Nicho Retangular cria um nicho retangular.
– A ferramenta Nicho Poligonal permite criar um nicho com formato personalizado.
– A ferramenta Abertura Retangular cria uma abertura retangular.
– A ferramenta Abertura Poligonal permite criar uma abertura com formato personalizado.

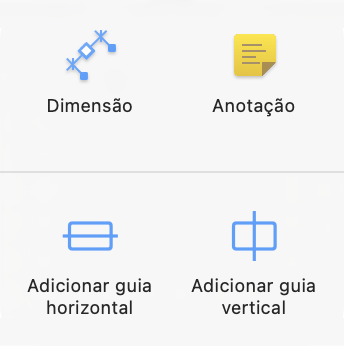

Conjunto de ferramentas Auxiliares: dimensões, anotações de texto e guias.
– A ferramenta Dimensão permite medir a distância entre pontos especificados.
– A ferramenta Anotação adiciona caixas de texto para digitação ou colagem de texto.
– A ferramenta Adicionar guia horizontal adiciona um guia horizontal. Por padrão, ele passa pelo centro da exibição de elevação 2D.
– A ferramenta Adicionar guia vertical adiciona um guia vertical. Por padrão, ele passa pelo centro da exibição de elevação 2D.
– A ferramenta Deslocar permite segurar e rolar a Exibição de Elevação 2D com o mouse.
– O botão Zoom permite escolher a ferramenta Ampliar ou Reduzir.
e
– Você pode mostrar um lado ou o outro da parede. Você também pode escolher um lado do telhado se estiver editando um telhado.
– Mostrar ou ocultar mobiliário. Consulte Mobiliário na Exibição de Elevação para mais detalhes.
– Imprimir a elevação atual. Este botão não inicia a impressão imediatamente, mas adiciona a elevação atual à lista no diálogo Layout de Impressão. Para imprimir várias elevações, você deve adicioná-las todas à fila de impressão. Em seguida, você pode abrir o diálogo Layout de Impressão, escolher as vistas da lista e efetivamente imprimi-las.
– Exporte sua planta baixa, elevação ou exibição 3D para redes sociais, exporte para o disco rígido ou anexe a uma mensagem.
– Exibir a Exibição de Planta 2D.
– Exibir a Exibição de Elevação 2D.
– Exibir as vistas 2D e 3D juntas (Modo Dividido).
– Exibir a Exibição 3D.
Adicionando objetos da biblioteca
A Exibição de Elevação 2D permite adicionar objetos ao desenho que podem ser instalados em paredes e telhados. Estes são nichos, aberturas, portas, janelas e painéis de parede. Para adicionar um objeto, basta arrastá-lo e soltá-lo da biblioteca para o projeto.
Criando objetos
Você pode desenhar nichos, aberturas e painéis de parede diretamente na Exibição de Elevação 2D usando as ferramentas de desenho mencionadas anteriormente. Cada um dos objetos tem duas ferramentas relacionadas. Uma pode desenhar formas retangulares e outra pode criar polígonos.
Para adicionar um objeto retangular, ative uma das ferramentas Retangular. Clique e mantenha pressionado o botão do mouse para começar a desenhar um retângulo. Em seguida, mova o cursor para uma nova posição e solte o botão.
Para adicionar um objeto poligonal, ative uma das ferramentas Poligonal. Clique várias vezes na Exibição de Elevação 2D para adicionar cantos. Dê um duplo clique para especificar a posição do último canto do polígono e desativar a ferramenta.
Alterando a forma de um objeto
Para modificar a forma de nichos, aberturas e painéis de parede diretamente na Exibição de Elevação 2D, clique com o botão direito no contorno do objeto e escolha Editar Contorno no menu de contexto. As alças de redimensionamento desaparecerão, indicando o modo de edição de contorno. O programa exibirá o contorno do objeto com alças em forma de diamante nos cantos, chamadas de "pontos". Para alterar a forma do contorno, você pode mover os pontos.
Para adicionar um novo ponto, clique com o botão direito no contorno e escolha Adicionar Ponto. Para remover um ponto, clique com o botão direito nele e selecione Remover Ponto.
No modo de edição de contorno, o programa também exibe alças redondas no meio de cada lado do contorno. Se você mover uma alça redonda em uma direção ou outra, o lado correspondente vai se curvar para dentro ou para fora da forma, criando um arco. Enquanto você altera a curvatura de um lado, um número próximo ao cursor muda de 0 (linha reta) para 180 (semicírculo). Uma das formas possíveis de criar um círculo é desenhar um quadrado e curvar cada lado até 90 graus. Mantenha pressionada a tecla Shift para encaixar em passos de 15 graus.
Quando a opção Editar Geometria no Inspetor está desbloqueada, você pode ativar o modo de edição com um duplo clique no objeto.
Mobiliário na exibição de elevação
Para mostrar ou ocultar mobiliário e Blocos de Construção na exibição de elevação, use o botão Mobiliário na barra de ferramentas.
Um móvel ou Bloco de Construção será exibido apenas se a distância entre ele e a parede selecionada for menor que 1 metro ou 39,4 pol.
A Exibição de Elevação 2D permite mover o mobiliário e adicionar novos objetos.
