Oggetti ausiliari
Immagini
Immagini nella planimetria e nella Vista elevazione
Puoi aggiungere immagini alla tua planimetria o alla vista elevazione per mostrare un logo o altre informazioni.
Per aggiungere un'immagine, apri la vista piano 2D o vista elevazione e scegli il comando di menu Inserisci > Immagine. Puoi anche trascinare un'immagine dal Finder alla vista piano 2D o vista elevazione. Le immagini aggiunte in questo modo non sono visibili nella vista 3D.
Se hai una planimetria in un formato grafico come PDF, TIFF o JPEG, puoi inserirla nella vista piano 2D per vedere dove disegnare le pareti o posizionare gli oggetti nel tuo progetto.
Le proprietà dell’immagine si trovano nella scheda Proprietà oggetto della finestra impostazioni. Qui puoi trovare gli strumenti per regolare le dimensioni dell'immagine, ruotarla o capovolgerla e modificarne l'opacità.
Per ridimensionare un'immagine, usa le maniglie sulla sua cornice o inserisci una nuova dimensione nella finestra impostazioni. Per mostrare l'immagine in scala corretta, puoi utilizzare lo strumento Quota. Le dimensioni dell'immagine nella finestra impostazioni vengono visualizzate nelle unità di misura selezionate per l'intero progetto.
Per ruotare un'immagine, usa la sua maniglia di rotazione.
La struttura del progetto ti permette di controllare le opzioni Visibilità e Blocca.
Immagini nella vista 3D
Ci sono due modi per visualizzare un'immagine nella vista 3D:
- Applica un'immagine a un oggetto come trama seguendo le istruzioni qui sotto.
- Importa un'immagine come oggetto Immagine 3D.
Per applicare una trama a un oggetto:
- Crea un materiale personalizzato e poi applicalo all'oggetto.
- Trascina un'immagine dal Finder e rilasciala su un oggetto nella vista 3D. Per istruzioni dettagliate, vedi Creazione di un quadro da muro qui sotto.
La creazione di un nuovo materiale ti permette di modificarlo prima di applicarlo. Puoi anche salvarlo nella libreria per usarlo dopo. Il “trascinamento” è il modo più semplice e consigliato per le applicazioni una tantum.
Creazione di un quadro da muro
Per creare un quadro da muro, puoi trascinare un'immagine direttamente su un oggetto. Il programma creerà automaticamente un materiale personalizzato e lo inserirà in una categoria con i materiali importati. La trama con ogni probabilità verrà ripetuta sulla superficie dell'oggetto. I passaggi seguenti spiegano come adattare la trama all'oggetto.
Ricorda che le dimensioni della trama sono limitate, quindi non è consigliabile importare immagini con risoluzioni molto elevate.
Per creare un quadro da muro:
- Determina il rapporto d'aspetto dell'immagine. Per farlo, apri l'immagine con l'app Anteprima e premi Comando-I. Supponiamo che la larghezza dell'immagine sia di 533 pixel e l'altezza di 421 pixel. Il rapporto d'aspetto è quindi 533 / 421 = 1,26
- Aggiungi un pannello della libreria al tuo progetto.

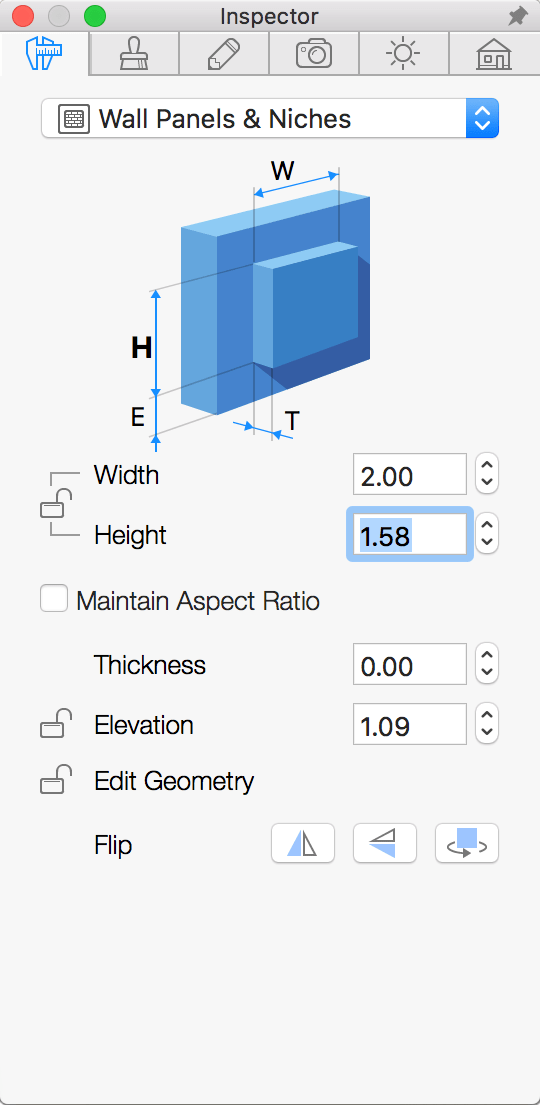

- Cambia le dimensioni del pannello usando la scheda Proprietà oggetto della finestra impostazioni. Immagina che ci serva una larghezza di 2 metri. L'altezza verrà calcolata in base al rapporto d'aspetto dell'immagine:
2 / 1,26 = 1,58 m
- Trascina l'immagine dal Finder e rilasciala sul pannello.

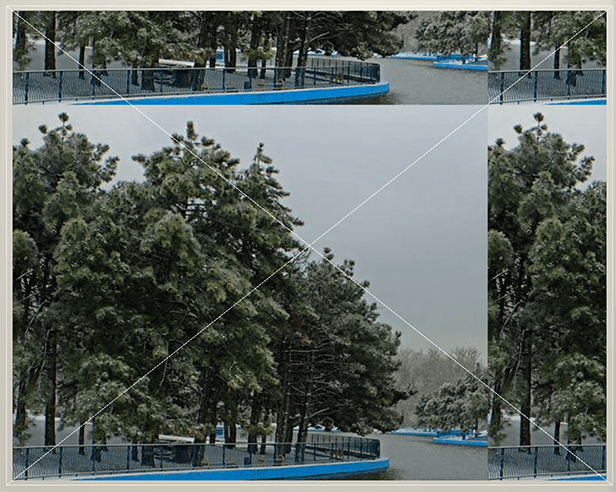

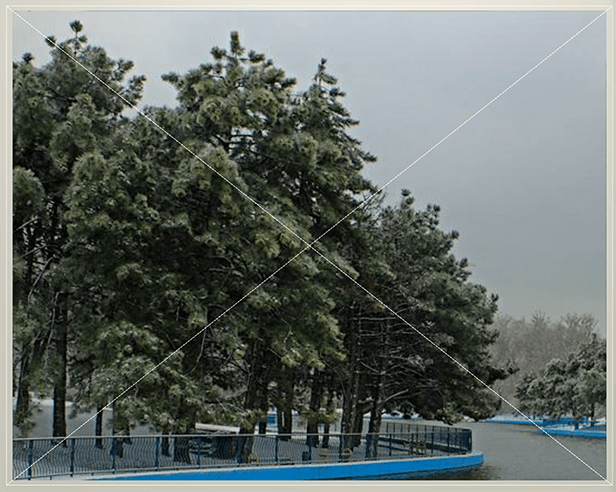

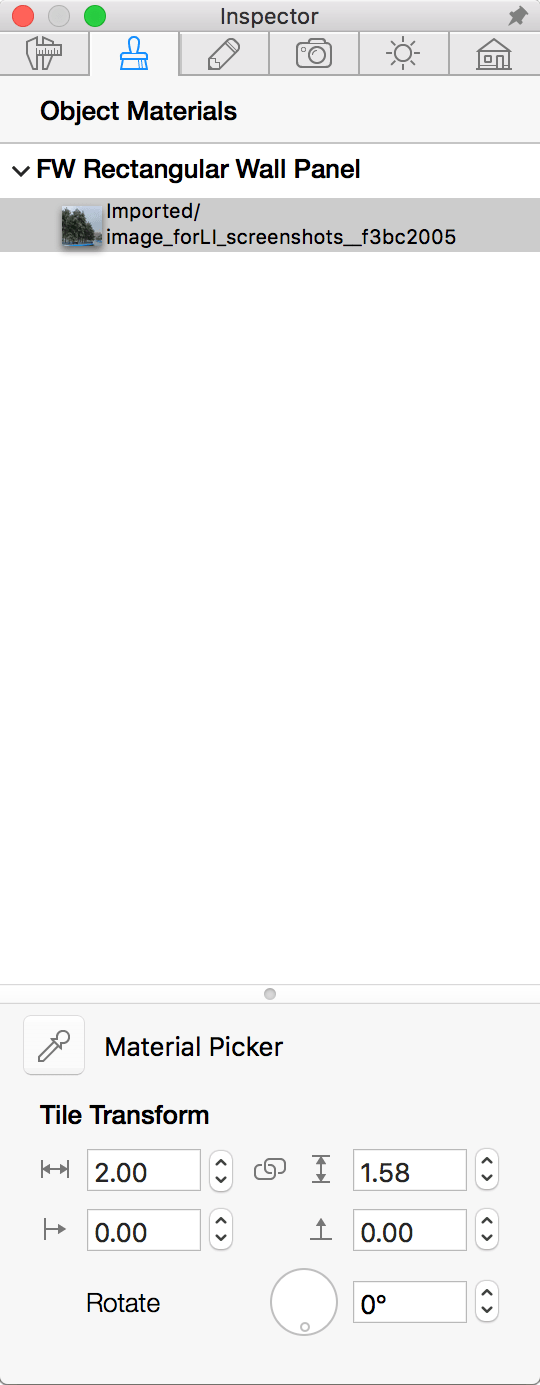

- L'immagine viene ripetuta all'interno del pannello. Correggi questo utilizzando lo strumento Trasformazione mosaico nella scheda Materiali oggetto della finestra impostazioni. Assicurati che l'opzione Preserva proporzioni trama sia attiva (indicata dall'icona della catena). Inserisci una delle dimensioni dell'immagine, tipo la larghezza.
Puoi applicare una trama ad altri oggetti nello stesso modo. Tuttavia è importante ricordare che lo strumento Trasformazione mosaico funziona solo con muri, pannelli, soffitti e pavimenti.
