Lavorare con gli oggetti
Muri
I muri costituiscono la base del tuo progetto. Di solito si inizia a creare una planimetria disegnando prima i muri esterni e poi quelli interni.
Il programma consente di creare tre tipi di muri: muro piano, facciata continua e muro soffitta. Il muro piano è un tipo generico. Questa sezione della documentazione è dedicata ai muri piano. La maggior parte di queste informazioni è applicabile anche ai muri soffitta. Per verificare o modificare il tipo di muro, utilizza la scheda Proprietà oggetto della finestra impostazioni. Muri di tipi diversi non possono unirsi.
Le operazioni comuni a tutti i tipi di oggetti sono descritte nella sezione Nozioni di base. Questo include:
La sezione Proprietà degli oggetti in 2D spiega come applicare un tratto, un riempimento o un motivo a un oggetto usando la scheda Proprietà 2D della finestra impostazioni.
La sezione Applicare materiali spiega come applicare i materiali agli oggetti.
Segmenti di muro
Un segmento di muro è un tratto rettilineo di un muro delimitato da due punti terminali. Un muro selezionato presenta due maniglie alle estremità. È possibile trascinarne una per modificare la lunghezza o la direzione del muro. Un lato del muro selezionato può essere evidenziato in verde. Ciò consente di distinguere i lati del muro mentre si utilizzano gli strumenti nella finestra impostazioni.
1 – Singolo segmento di muro.
2–5 – Segmenti di muro uniti tra loro.
3 e 4 – Parti di un unico segmento che è stato diviso in due unendo il segmento di muro 5.
6 – Maniglie del segmento di muro 5.
7 – Lato evidenziato del segmento di muro 5.
Se aggiungi un segmento di muro che incrocia un altro (intersezione a “X”), entrambi i segmenti verranno divisi in due segmenti più piccoli. Un segmento viene diviso in due parti anche quando unisci un nuovo segmento al centro del primo (intersezione a “T”). I segmenti di muro uniti possono formare angoli.
Il programma può unire due segmenti di un muro rettilineo in uno solo quando rimuovi il muro che li incrocia e li divide.
Nella documentazione del programma, il termine “muro” viene utilizzato sia per indicare un singolo segmento di muro sia un muro composto da più segmenti, quando il numero di segmenti non è rilevante.
Quando crei una stanza, i segmenti di muro devono unirsi per formare una forma chiusa. La giunzione può interrompersi quando ridimensioni, sposti o aggiungi nuovi segmenti di muro. I punti in cui i segmenti sono collegati in modo errato sono contrassegnati da cerchi rossi nella planimetria. Devi spostare leggermente un segmento e poi riportarlo nella posizione originale per ristabilire la connessione. Se questo non funziona, elimina i segmenti interessati e aggiungili di nuovo. Per maggiori dettagli, consulta la sezione Risoluzione problemi.
Aggiungere e rimuovere muri
Per scegliere uno strumento per aggiungere muri, apri il menu a discesa Strumenti nella barra degli strumenti. L’ultimo strumento utilizzato può essere attivato facendo clic direttamente sul pulsante nella barra degli strumenti.
Per aggiungere un singolo segmento di muro:
- Attiva lo strumento Muro dritto.
- Fai clic sulla planimetria per iniziare a disegnare.
- Fai doppio clic in un altro punto per definire la fine del muro.
Per aggiungere un segmento di muro curvo:
- Attiva lo strumento Muro curvo.
- Fai clic sulla planimetria per iniziare a disegnare.
- Fai clic in un altro punto per definire la fine del muro.
- Sposta il cursore attraverso il muro per curvarlo in una direzione o nell’altra.
- Fai clic per confermare la forma del muro.
Tieni presente che un muro curvo è composto da più segmenti rettilinei. I muri con curvatura continua non sono supportati.
Per aggiungere una stanza rettangolare:
- Attiva lo strumento Stanza.
- Fai clic sulla planimetria per specificare la posizione di un angolo della stanza.
- Fai clic nel punto in cui deve trovarsi l’angolo opposto.
Quando disegni una stanza adiacente con lo strumento Stanza, fai in modo che uno dei suoi muri si sovrapponga esattamente a un muro di un’altra stanza. Il programma creerà automaticamente un unico muro divisorio nell’area di sovrapposizione.
Per disegnare una stanza di forma qualsiasi:
- Attiva lo strumento Muro dritto.
- Fai clic più volte sulla planimetria per specificare la posizione degli angoli. A ogni clic, il programma termina il segmento di muro corrente e ne avvia uno nuovo.
- Fai clic sull’estremità libera del primo muro per creare l’ultimo angolo e completare il disegno.
Durante il disegno, il programma può agganciare il puntatore per aiutarti ad allineare il muro con altri oggetti o a disegnare in una direzione specifica (ad esempio orizzontale o verticale).
Per interrompere il disegno di un segmento di muro non completato, premi il tasto Esc.
Per rimuovere una linea guida, selezionala e premi il tasto Canc.
Selezionare i muri
Per selezionare l’intera stanza nella planimetria, fai clic su un qualsiasi muro della stanza.
Per selezionare un segmento specifico di muro, fai doppio clic su di esso. Il primo clic seleziona la stanza, il secondo seleziona il muro.
Tutti i muri del progetto sono elencati nella struttura del progetto. Puoi usare questo elenco per selezionare i muri singolarmente oppure tutti insieme.
Spostare i muri
Puoi spostare un muro trascinando la sua parte centrale oppure una delle sue estremità nella planimetria. Vediamo cosa succede quando sposti un segmento di muro indipendente e un muro collegato ad altri muri.
Se trascini la parte centrale di un muro indipendente, puoi spostarlo come qualsiasi altro oggetto singolo. L’angolo e la lunghezza del muro non cambiano.
Spostando un’estremità del muro non collegata ad altri muri, puoi ruotare il muro attorno all’estremità opposta, che mantiene la sua posizione. In questo modo puoi anche modificare la lunghezza del muro.
Quando sposti un muro che fa parte di una stanza, i muri adiacenti possono cambiare lunghezza. I muri rimangono collegati.
Puoi anche spostare un angolo della stanza. Per farlo, seleziona uno dei muri che formano l’angolo. Tenendo premuto il tasto Opzione, sposta il punto di controllo del muro situato nell’angolo. Come prima, i muri rimarranno collegati.
Se selezioni un singolo muro con entrambe le estremità collegate ad altri muri e sposti una delle estremità, interromperai il collegamento tra i muri.
Per staccare un muro da una stanza, trascinalo tenendo premuto il tasto Opzione.
Se selezioni e trascini l’intera stanza, tutti i suoi muri si sposteranno insieme senza modificare dimensioni o angolazione. Nota che devi trascinare il pavimento, non un muro.
Parametri dei muri

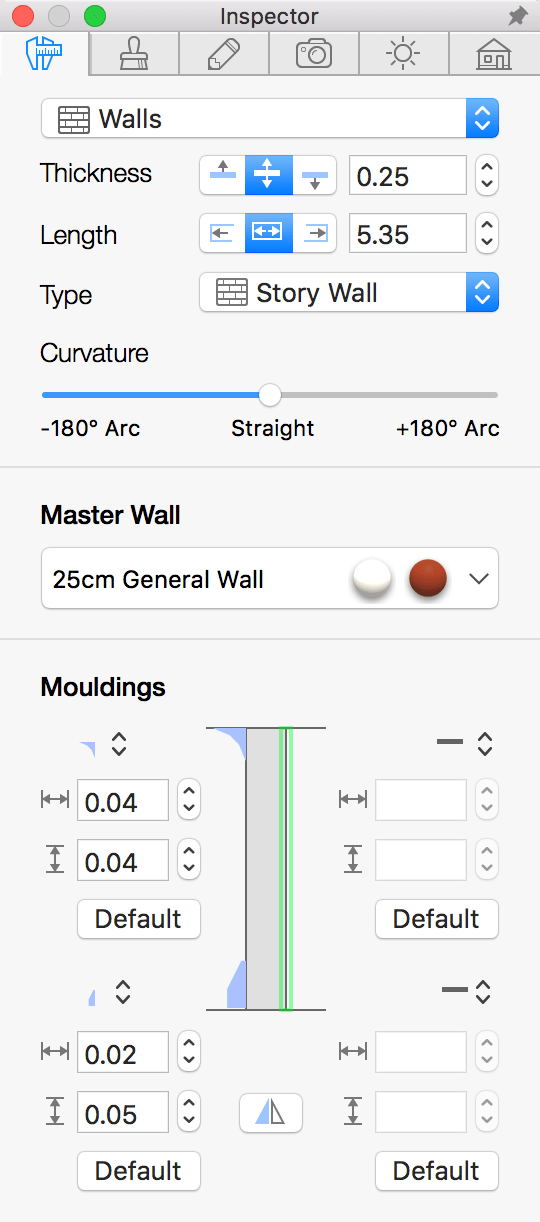

La maggior parte dei parametri dei muri si trova nella finestra impostazioni, dove puoi modificare le proprietà geometriche o impostare l'aspetto dell'oggetto sulla planimetria o nella vista 3D.
Le proprietà geometriche dei muri si trovano nella scheda Proprietà oggetto della finestra impostazioni. Puoi anche scegliere forma e dimensioni di zoccoli e cornici nella sezione Modanature.
Per impostare lo spessore di un muro, usa lo strumento Spessore. Con l’interruttore puoi scegliere se, modificando lo spessore, si spostano il lato interno, quello esterno oppure entrambi i lati del muro.
La lunghezza di un muro indipendente è la distanza tra le sue estremità. Quando un muro fa parte di una stanza, il programma misura la lunghezza dall’interno della stanza. Per regolare la lunghezza del muro, puoi trascinare una delle sue estremità nella planimetria. Puoi anche inserire la lunghezza esatta nella finestra impostazioni. L’interruttore accanto al campo Lunghezza determina se, modificando la lunghezza, si sposta una sola estremità o entrambe.
Nel menu a comparsa Tipo puoi scegliere il tipo di muro. Usa il tipo Muro piano per i muri normali. Usa Muro soffitta per i muri in una mansarda. Il tipo Facciata continua si usa quando hai bisogno di personalizzare l’altezza del muro.
Il parametro Curvatura ti permette di modificare la curvatura di un muro curvo. Può anche trasformare un muro dritto in un muro curvo. Il parametro Segmentazione regola il numero di segmenti utilizzati per creare un muro curvo.
Il menu a discesa Muro principale contiene modelli di muri con spessore e materiali predefiniti.
La sezione Modanature della finestra impostazioni ti permette di configurare cornice e zoccolo. I due set identici di strumenti corrispondono ai due lati del muro. L’immagine al centro mostra un muro (vista frontale della sezione). Mostra le modanature, se applicate. Uno dei lati del muro può essere evidenziato in verde nella planimetria e nella finestra impostazioni. In questo modo puoi capire quale dei due set di strumenti corrisponde al lato interno o esterno del muro.
Zoccolo e cornice hanno impostazioni identiche. In alto è presente un menu a discesa con i modelli. Se non è necessario uno zoccolo o una cornice, scegli Nessuno. Puoi impostare larghezza e altezza nei campi sottostanti. Il pulsante Default ripristina le impostazioni predefinite.
Il pulsante Capovolgi scambia le impostazioni e i materiali delle modanature tra i lati del muro.
Ogni muro ha due zoccoli e due cornici come sottoelementi nella struttura del progetto.
Puoi applicare materiali diversi a ciascuna cornice, zoccolo e lato del muro.
Gestire l’altezza dei muri
Muro piano
L’altezza di un muro piano è uguale all’altezza del piano, impostata nella scheda Proprietà edificio della finestra impostazioni. In altre parole, un muro piano occupa tutta l’altezza dal pavimento al soffitto.
Muro soffitta
L’altezza di un muro soffitta è limitata dal tetto presente sullo stesso piano sopra il muro. Quando il tetto è inclinato, la parte superiore del muro ha altezze diverse nei vari punti per adattarsi al soffitto inclinato. Se non è presente un tetto, l’altezza di un muro soffitta è uguale all’altezza del piano.
Facciata continua
La facciata continua è l’unico tipo di muro che ti permette di personalizzarne direttamente l’altezza. Puoi farlo nella scheda Proprietà oggetto della finestra impostazioni.

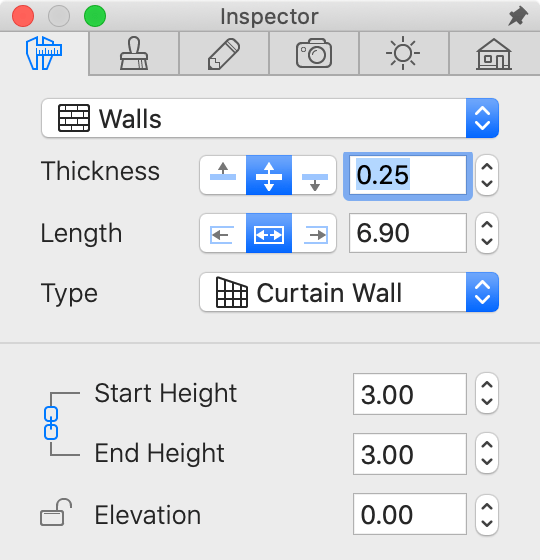

Oltre alle proprietà disponibili per gli altri tipi di muro, le facciate continue hanno Altezza iniziale, Altezza finale ed Elevazione.
Con Altezza iniziale e Altezza finale puoi impostare l’altezza del muro alle sue estremità. Questi parametri possono avere valori diversi.
La proprietà Elevazione definisce a quale altezza dal pavimento si trova la base del muro.
A differenza degli altri tipi di muro, puoi aggiungere facciate continue sul layer Sito. Questo può essere utile per creare recinzioni o altre strutture esterne simili a muri.
Vista elevazione
La vista elevazione 2D ti permette di aggiungere e modificare la forma di aperture, pannelli murali e nicchie. Per visualizzare un muro nella vista elevazione, selezionalo nella vista 3D o nella planimetria, quindi apri la vista elevazione 2D. Questa funzione è disponibile solo nella versione Pro.
