Live Home 3D 工作区

2D 立视图

2D 立视图显示墙壁和屋顶的侧面视图。它用于处理开洞、壁龛和墙板，以及导出和打印立视图。

本节中描述的功能仅在 Pro 版中提供。

要打开 2D 立视图，请选择一段墙壁或屋顶，然后单击工具栏中的2D 立视图按钮。如果该对象已安装到墙壁或屋顶中，也可以选择壁龛、开洞或墙板来执行相同操作。

2D 立视图可以显示标尺。要显示或隐藏标尺，请使用视图 > 显示标尺（Cmd-R）菜单命令。

工具栏

– 视图按钮可让您控制资料库和检查器。

– 打开应用内商店，您可以在此购买额外内容或升级许可证。

– 从 Trimble 3D Warehouse™ 在线资料库或硬盘上的文件导入 3D 模型。

– 用于选择和移动对象的选择工具。

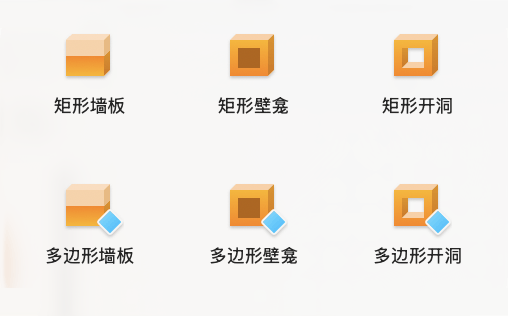

建筑工具集：壁龛、开洞和墙板。

– 矩形墙板工具创建矩形墙板。

– 多边形墙板工具可让您创建自定义形状的墙板。

– 矩形壁龛工具创建矩形壁龛。

– 多边形壁龛工具可让您创建自定义形状的壁龛。

– 矩形开洞工具创建矩形开洞。

– 多边形开洞工具可让您创建自定义形状的开洞。

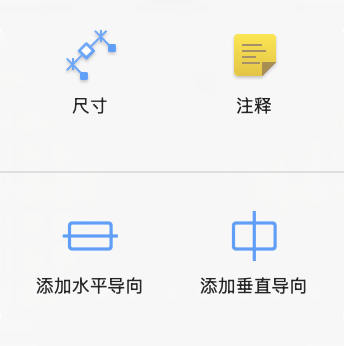

辅助工具工具集：尺寸、文字注释和导向。

– 尺寸工具可让您测量指定点之间的距离。

– 注释工具添加用于输入或粘贴文本的文本框。

– 添加水平导向工具添加一条水平导向线。默认情况下，它穿过 2D 立视图的中心。

– 添加垂直导向工具添加一条垂直导向线。默认情况下，它穿过 2D 立视图的中心。

– 平移工具可让您用鼠标抓取并滚动 2D 立视图。

– 缩放按钮可让您选择放大或缩小工具。

和 – 您可以显示任意一侧的墙面。如果正在编辑屋顶，还可以选择屋顶侧面。

– 显示或隐藏家具。更多详情请参阅立视图中的家具。

– 打印当前立视图。此按钮不会立即开始打印，而是将当前立视图添加到打印布局对话框中的列表。要打印多个立视图，应将所有立视图添加到打印队列。然后可以打开打印布局对话框，从列表中选择视图并实际执行打印。

– 将您的平面图、立视图或 3D 视图导出到社交网站，导出到硬盘，或附加到消息中。

– 显示 2D 平面图视图。

– 显示 2D 立视图。

– 同时显示 2D 和 3D 视图（分屏模式）。

– 显示 3D 视图。

从资料库添加对象

2D 立视图允许您向图纸中添加可以安装到墙壁和屋顶的对象，包括壁龛、开洞、门、窗户和墙板。要添加对象，只需从资料库将其拖放到项目中即可。

创建对象

您可以使用前面提到的绘图工具直接在 2D 立视图中绘制壁龛、开洞和墙板。每种对象都有两个相关工具，一个可以绘制矩形，另一个可以创建多边形。

要添加矩形对象，请激活其中一个矩形工具。单击并按住鼠标按钮开始绘制矩形，然后将光标移动到新位置并松开按钮。

要添加多边形对象，请激活其中一个多边形工具。在 2D 立视图中多次单击以添加顶点。双击以指定多边形最后一个顶点的位置并停用工具。

更改对象形状

要在 2D 立视图中直接修改壁龛、开洞和墙板的形状，请右键单击对象轮廓并从上下文菜单中选择编辑轮廓。调整大小的控制点将消失，表示进入轮廓编辑模式。程序将显示对象的轮廓，在顶角处有菱形控制点，称为“点”。要更改轮廓形状，可以移动这些点。

要添加新点，请右键单击轮廓并选择添加点。要删除一个点，请右键单击该点并选择移除点。

在轮廓编辑模式下，程序还会在轮廓每一侧的中间显示圆形控制点。如果您向某个方向移动圆形控制点，相应的边会向形状内部或外部弯曲，形成弧线。当您改变某一侧的曲率时，光标旁边的数字会从 0（直线）变化到 180（半圆）。创建圆形的一种方法是绘制一个正方形，然后将每条边弯曲至 90 度。按住 Shift 键可以以 15 度为步长进行捕捉。

当检查器中的编辑几何图形选项处于解锁状态时，您可以通过双击对象来激活编辑模式。

立视图中的家具

要在立视图中显示或隐藏家具和建筑物块，请使用工具栏中的家具按钮。

只有当家具或建筑物块与所选墙壁之间的间距小于 1 米或 39.4 英寸时，该家具或建筑物块才会显示。

2D 立视图允许您移动家具并添加新对象。
